Stream 消息驱动

# Stream 消息驱动

# Stream为什么被引入

常见MQ(消息中间件)：

  • ActiveMQ

  • RabbitMQ

  • RocketMQ

  • Kafka

有没有一种新的技术诞生，让我们不再关注具体MQ的细节，我们只需要用一种适配绑定的方式，自动的给我们在各种MQ内切换。（类似于Hibernate）

Cloud Stream是什么？屏蔽底层消息中间件的差异，降低切换成本，统一消息的编程模型。

# Stream是什么及Binder介绍

官方文档1 (opens new window)

官方文档2 (opens new window)

Cloud Stream中文指导手册 (opens new window)

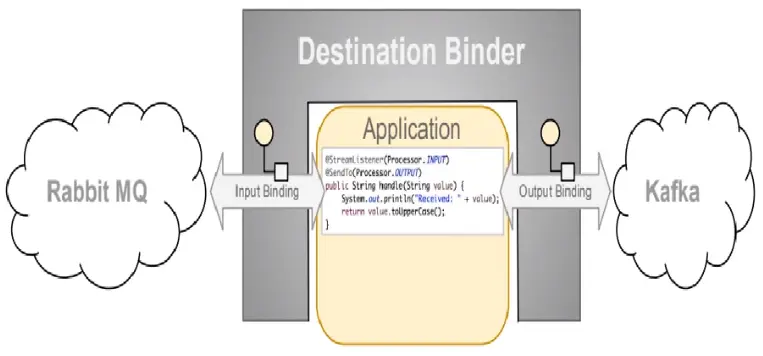

什么是Spring Cloud Stream？

官方定义Spring Cloud Stream是一个构建消息驱动微服务的框架。

应用程序通过inputs或者 outputs 来与Spring Cloud Stream中binder对象交互。

通过我们配置来binding(绑定)，而Spring Cloud Stream 的binder对象负责与消息中间件交互。所以，我们只需要搞清楚如何与Spring Cloud Stream交互就可以方便使用消息驱动的方式。

通过使用Spring Integration来连接消息代理中间件以实现消息事件驱动。

Spring Cloud Stream为一些供应商的消息中间件产品提供了个性化的自动化配置实现，引用了发布-订阅、消费组、分区的三个核心概念。

目前仅支持RabbitMQ、 Kafka。

# Stream的设计思想

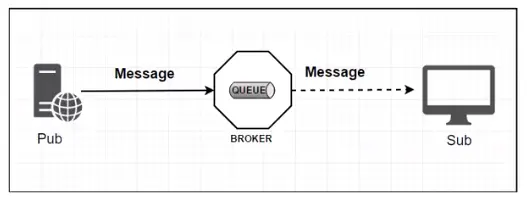

标准MQ


  • 生产者/消费者之间靠消息媒介传递信息内容
  • 消息必须走特定的通道 - 消息通道 Message Channel
  • 消息通道里的消息如何被消费呢，谁负责收发处理 - 消息通道MessageChannel的子接口
  • SubscribableChannel，由MessageHandler消息处理器所订阅。

为什么用Cloud Stream？

比方说我们用到了RabbitMQ和Kafka，由于这两个消息中间件的架构上的不同，像RabbitMQ有exchange，kafka有Topic和Partitions分区。


这些中间件的差异性导致我们实际项目开发给我们造成了一定的困扰，我们如果用了两个消息队列的其中一种，后面的业务需求，我想往另外一种消息队列进行迁移，这时候无疑就是一个灾难性的，一大堆东西都要重新推倒重新做，因为它跟我们的系统耦合了，这时候Spring Cloud Stream给我们提供了—种解耦合的方式。

Stream凭什么可以统一底层差异？

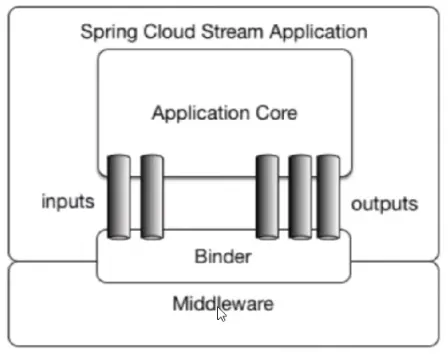

在没有绑定器这个概念的情况下，我们的SpringBoot应用要直接与消息中间件进行信息交互的时候，由于各消息中间件构建的初衷不同，它们的实现细节上会有较大的差异性通过定义绑定器作为中间层，完美地实现了应用程序与消息中间件细节之间的隔离。通过向应用程序暴露统一的Channel通道，使得应用程序不需要再考虑各种不同的消息中间件实现。

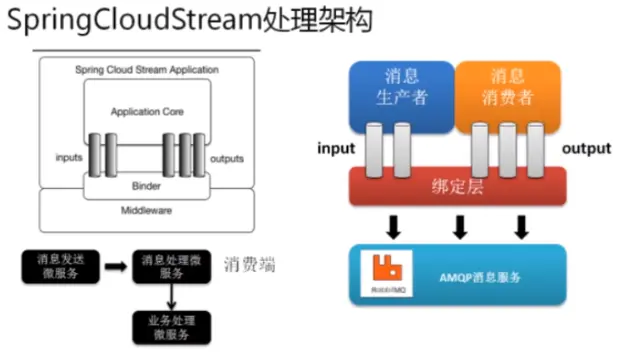

通过定义绑定器Binder作为中间层，实现了应用程序与消息中间件细节之间的隔离。

Binder：

  • INPUT对应于消费者
  • OUTPUT对应于生产者


Stream中的消息通信方式遵循了发布-订阅模式

Topic主题进行广播

  • 在RabbitMQ就是Exchange
  • 在Kakfa中就是Topic

# Stream编码常用注解简介

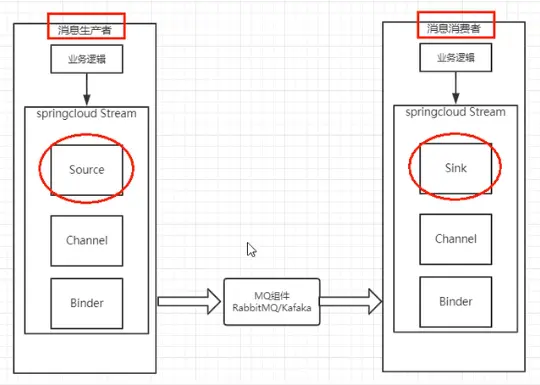

Spring Cloud Stream标准流程套路



  • Binder - 很方便的连接中间件，屏蔽差异。

  • Channel - 通道，是队列Queue的一种抽象，在消息通讯系统中就是实现存储和转发的媒介，通过Channel对队列进行配置。

  • Source和Sink - 简单的可理解为参照对象是Spring Cloud Stream自身，从Stream发布消息就是输出，接受消息就是输入。

编码API和常用注解

组成 说明
Middleware 中间件，目前只支持RabbitMQ和Kafka
Binder Binder是应用与消息中间件之间的封装，目前实行了Kafka和RabbitMQ的Binder，通过Binder可以很方便的连接中间件，可以动态的改变消息类型(对应于Kafka的topic,RabbitMQ的exchange)，这些都可以通过配置文件来实现
@Input 注解标识输入通道，通过该输乎通道接收到的消息进入应用程序
@Output 注解标识输出通道，发布的消息将通过该通道离开应用程序
@StreamListener 监听队列，用于消费者的队列的消息接收
@EnableBinding 指信道channel和exchange绑定在一起

案例说明

准备RabbitMQ环境（Bus之RabbitMQ环境配置有提及）

工程中新建三个子模块

  • cloud-stream-rabbitmq-provider8801，作为生产者进行发消息模块
  • cloud-stream-rabbitmq-consumer8802，作为消息接收模块
  • cloud-stream-rabbitmq-consumer8803，作为消息接收模块

# Stream消息驱动之生产者

新建Module：cloud-stream-rabbitmq-provider8801

POM

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud2020</artifactId>
        <groupId>com.frx01.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>cloud-stream-rabbitmq-provider8801</artifactId>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-stream-rabbit</artifactId>
        </dependency>
        <!--基础配置-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>
</project>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

YML

server:
  port: 8801
spring:
  application:
    name: cloud-stream-provider
  cloud:
      stream:
        binders: # 在此处配置要绑定的rabbitmq的服务信息；
          defaultRabbit: # 表示定义的名称，用于于binding整合
            type: rabbit # 消息组件类型
            environment: # 设置rabbitmq的相关的环境配置
              spring:
                rabbitmq:
                  host: localhost
                  port: 5672
                  username: guest
                  password: guest
        bindings: # 服务的整合处理
          output: # 这个名字是一个通道的名称
            destination: studyExchange # 表示要使用的Exchange名称定义
            content-type: application/json # 设置消息类型，本次为json，文本则设置“text/plain”
            binder: defaultRabbit # 设置要绑定的消息服务的具体设置
eureka:
  client: # 客户端进行Eureka注册的配置
    service-url:
      defaultZone: http://localhost:7001/eureka
  instance:
    lease-renewal-interval-in-seconds: 2 # 设置心跳的时间间隔（默认是30秒）
    lease-expiration-duration-in-seconds: 5 # 如果现在超过了5秒的间隔（默认是90秒）
    instance-id: send-8801.com  # 在信息列表时显示主机名称
    prefer-ip-address: true     # 访问的路径变为IP地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

主启动类StreamMQMain8801

@SpringBootApplication
public class StreamMQMain8801 {
    public static void main(String[] args) {
        SpringApplication.run(StreamMQMain8801.class,args);
    }
}
1
2
3
4
5
6

业务类

  1. 发送消息接口
public interface IMessageProvider {
    public String send();
}
1
2
3
  1. 发送消息接口实现类
@EnableBinding(Source.class)//定义消息发送管道
public class MessageProviderImpl implements IMessageProvider {
    @Resource
    private MessageChannel output;//消息发送管道
    @Override
    public String send() {
        String serial = UUID.randomUUID().toString();
        output.send(MessageBuilder.withPayload(serial).build());
        System.out.println("-------------serial:"+serial);
        return null;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
  1. Controller
@RestController
public class SendMessageController {
    @Resource
    private IMessageProvider messageProvider;
    @GetMapping(value = "/sendMessage")
    public String sendMessage(){
        return messageProvider.send();
    }
}
1
2
3
4
5
6
7
8
9
10
11

测试

  • 启动 7001eureka
  • 启动 RabpitMq（Bus之RabbitMQ环境配置）
  • 启动 8801
  • 访问 - http://localhost:8801/sendMessage
    • 后台将打印serial: UUID字符串
-------------serial:5e1053f8-1b8f-4f0b-ad04-82d1184281f6
1

# Stream消息驱动之消费者

新建Module：cloud-stream-rabbitmq-consumer8802

POM

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud2020</artifactId>
        <groupId>com.frx01.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>cloud-stream-rabbitmq-consumer8802</artifactId>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-stream-rabbit</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <!--基础配置-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>
</project>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

YML

server:
  port: 8802
spring:
  application:
    name: cloud-stream-consumer
  cloud:
      stream:
        binders: # 在此处配置要绑定的rabbitmq的服务信息；
          defaultRabbit: # 表示定义的名称，用于于binding整合
            type: rabbit # 消息组件类型
            environment: # 设置rabbitmq的相关的环境配置
              spring:
                rabbitmq:
                  host: localhost
                  port: 5672
                  username: guest
                  password: guest
        bindings: # 服务的整合处理
          input: # 这个名字是一个通道的名称
            destination: studyExchange # 表示要使用的Exchange名称定义
            content-type: application/json # 设置消息类型，本次为对象json，如果是文本则设置“text/plain”
            binder: defaultRabbit # 设置要绑定的消息服务的具体设置
eureka:
  client: # 客户端进行Eureka注册的配置
    service-url:
      defaultZone: http://localhost:7001/eureka
  instance:
    lease-renewal-interval-in-seconds: 2 # 设置心跳的时间间隔（默认是30秒）
    lease-expiration-duration-in-seconds: 5 # 如果现在超过了5秒的间隔（默认是90秒）
    instance-id: receive-8802.com  # 在信息列表时显示主机名称
    prefer-ip-address: true     # 访问的路径变为IP地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

主启动类StreamMQMain8802

@SpringBootApplication
public class StreamMQMain8802 {
    public static void main(String[] args) {
        SpringApplication.run(StreamMQMain8802.class,args);
    }
}
1
2
3
4
5
6

业务类

Controller

@Component
@EnableBinding(Sink.class)
public class ReceiveMessageListenerController {
    @Value("${server.port}")
    private String serverPort;
    @StreamListener(Sink.INPUT)
    public void input(Message<String> message){
        System.out.println("消费者1号------------------>接收到的消息:"+message.getPayload()+"\t port:"+serverPort);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12

测试

  • 启动EurekaMain7001
  • 启动StreamMQMain8801
  • 启动StreamMQMain8802
  • 8801发送8802接收消息
消费者1号------------------>接收到的消息:ed7ceea5-075a-46c2-afa3-16d172266d83	 port:8802
消费者1号------------------>接收到的消息:4cfe1056-ed5d-4f4e-9f55-9861332a3d01	 port:8802
消费者1号------------------>接收到的消息:da627e6b-26e0-41a4-95d4-b2dee62c6236	 port:8802
消费者1号------------------>接收到的消息:5c21478f-4caf-42bf-825c-df48977331d5	 port:8802
消费者1号------------------>接收到的消息:9b583b78-da1c-432e-9acf-030c77c0b95c	 port:8802
消费者1号------------------>接收到的消息:2fd30d34-eec9-48a7-ba8e-9d8ac6461102	 port:8802
消费者1号------------------>接收到的消息:37e6176d-3060-486f-b54c-c07743c73b17	 port:8802
消费者1号------------------>接收到的消息:38de987c-7c56-4ba7-9863-92f071e981d0	 port:8802
消费者1号------------------>接收到的消息:cd14ee77-6a95-43c4-9fc0-f82fb876f848	 port:8802
1
2
3
4
5
6
7
8
9

# Stream之消息重复消费

依照8802，克隆出来一份运行8803 - cloud-stream-rabbitmq-consumer8803。

启动

  • RabbitMQ
  • 服务注册 - 8801
  • 消息生产 - 8801
  • 消息消费 - 8802
  • 消息消费 - 8802

运行后有两个问题

8802:

消费者1号------------------>接收到的消息:3c30f4e3-2f94-48f1-8e75-3a9f0f1107a7	 port:8802
消费者1号------------------>接收到的消息:a365103a-f116-4596-8215-e78912cb1d66	 port:8802
1
2

8803:

消费者2号,----->接受到的消息: 3c30f4e3-2f94-48f1-8e75-3a9f0f1107a7	  port: 8803
消费者2号,----->接受到的消息: a365103a-f116-4596-8215-e78912cb1d66	  port: 8803
1
2
  1. 有重复消费问题
  2. 消息持久化问题

消费

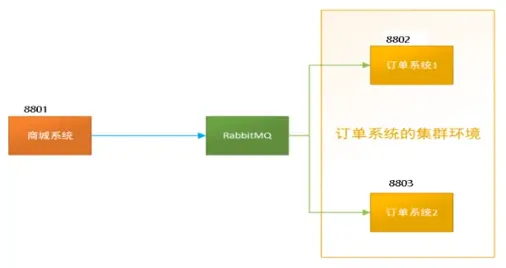

生产实际案例

比如在如下场景中，订单系统我们做集群部署，都会从RabbitMQ中获取订单信息，那如果一个订单同时被两个服务获取到，那么就会造成数据错误，我们得避免这种情况。这时我们就可以使用Stream中的消息分组来解决。


注意在Stream中处于同一个group中的多个消费者是竞争关系，就能够保证消息只会被其中一个应用消费一次。不同组是可以全面消费的(重复消费)。

# Stream之group解决消息重复消费

原理

微服务应用放置于同一个group中，就能够保证消息只会被其中一个应用消费一次。

不同的组是可以重复消费的，同一个组内会发生竞争关系，只有其中一个可以消费。

8802/8803都变成不同组，group两个不同

group: A_Group、B_Group

8802修改YML



































server:
  port: 8802
spring:
  application:
    name: cloud-stream-consumer
  cloud:
    stream:
      binders: # 在此处配置要绑定的rabbitmq的服务信息；
        defaultRabbit: # 表示定义的名称，用于于binding整合
          type: rabbit # 消息组件类型
          environment: # 设置rabbitmq的相关的环境配置
            spring:
              rabbitmq:
                host: localhost
                port: 5672
                username: guest
                password: guest
      bindings: # 服务的整合处理
        input: # 这个名字是一个通道的名称
          destination: studyExchange # 表示要使用的Exchange名称定义
          content-type: application/json # 设置消息类型，本次为对象json，如果是文本则设置“text/plain”
          binder: defaultRabbit # 设置要绑定的消息服务的具体设置
          group: A_Group #<----------------------------------------关键
eureka:
  client: # 客户端进行Eureka注册的配置
    service-url:
      defaultZone: http://localhost:7001/eureka
  instance:
    lease-renewal-interval-in-seconds: 2 # 设置心跳的时间间隔（默认是30秒）
    lease-expiration-duration-in-seconds: 5 # 如果现在超过了5秒的间隔（默认是90秒）
    instance-id: receive-8802.com  # 在信息列表时显示主机名称
    prefer-ip-address: true     # 访问的路径变为IP地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

8803修改YML（与8802的类似位置 group: B_Group）

结论：还是重复消费

8802/8803实现了轮询分组，每次只有一个消费者，8801模块的发的消息只能被8802或8803其中一个接收到，这样避免了重复消费。

group: A_Group

8802修改YMLgroup: A_Group

8803修改YMLgroup: A_Group

8002:

消费者1号------------------>接收到的消息:6ceb411d-370f-4ef8-9894-6b77a663e869	 port:8802
消费者1号------------------>接收到的消息:8d9fe804-c93e-4c20-954f-00c23f2b8fa0	 port:8802
消费者1号------------------>接收到的消息:14b3d70d-3564-4035-878d-cdd0460c0f2f	 port:8802
消费者1号------------------>接收到的消息:510a6159-be63-4dbf-a2ce-7827c76b395f	 port:8802
1
2
3
4

8003:

消费者2号,----->接受到的消息: 9a599132-9bc2-4d5e-921b-670db688855f	  port: 8803
消费者2号,----->接受到的消息: 3015e820-341f-4956-80b7-a813413fb1f5	  port: 8803
消费者2号,----->接受到的消息: eeb9b458-f68e-4911-b132-57cdb4795cd4	  port: 8803
1
2
3

结论：同一个组的多个微服务实例，每次只会有一个拿到

# Stream之消息持久化

通过上述，解决了重复消费问题，再看看持久化。

停止8802/8803并去除掉8802的分组group: A_Group，8803的分组group: A_Group没有去掉。

8801先发送4条消息到RabbitMq。

先启动8802，无分组属性配置，后台没有打出来消息。

再启动8803，有分组属性配置，后台打出来了MQ上的消息。(消息持久化体现)

消费者2号,----->接受到的消息: 402b4095-4911-41e1-bf92-f146d8f0efa9	  port: 8803
消费者2号,----->接受到的消息: b24a7a0e-2504-4248-92ff-e95777617a4c	  port: 8803
消费者2号,----->接受到的消息: 1b821e91-9798-461d-ba6e-7a0260cc0cfa	  port: 8803
消费者2号,----->接受到的消息: 6d7e1145-bfab-494b-a9c5-8dc71ab6751e	  port: 8803
1
2
3
4
帮助我改善此页面 (opens new window)
#SpringCloud
上次更新: 2024年3月20日
Config 服务配置中心 与 BUS 消息总线
Sleuth 分布式请求链路追踪

← Sleuth 分布式请求链路追踪→

最近更新
01
结构型模式
03-21
02
创建者模式
01-20
03
设计模式入门
12-30
更多文章>
Theme by Vdoing | Copyright © 2021-2024 xustudyxu |豫ICP备2022008983号

豫公网安备 41018302000331号
