# MySQL 分库分表
# 介绍
# 问题分析

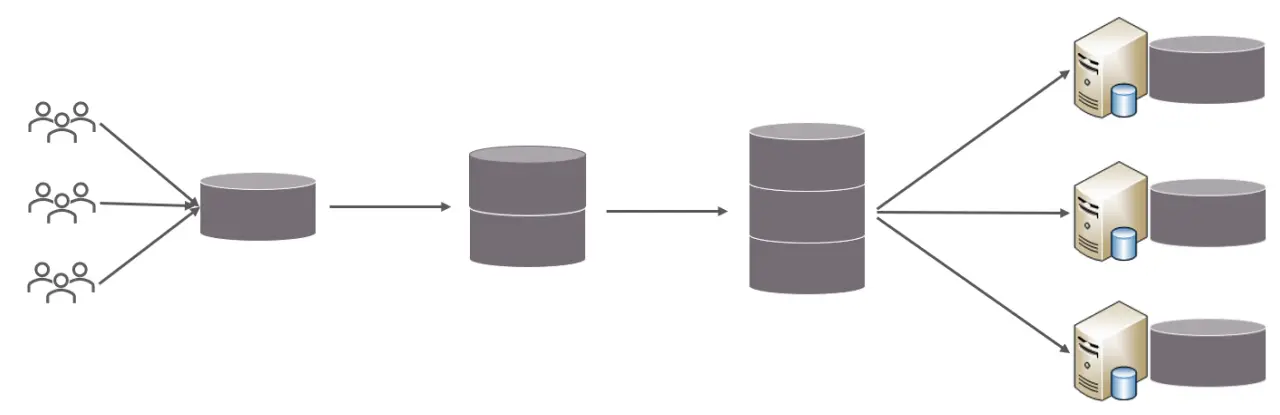

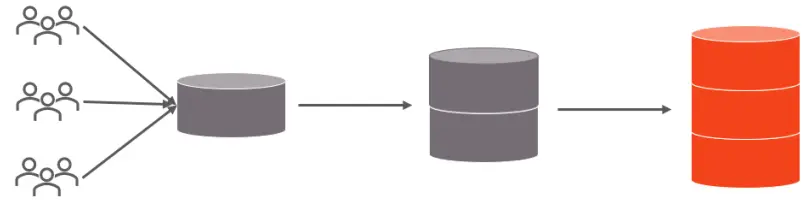

随着互联网及移动互联网的发展，应用系统的数据量也是成指数式增长，若采用单数据库进行数据存储，存在以下性能瓶颈：
- IO瓶颈：热点数据太多，数据库缓存不足，产生大量磁盘IO，效率较低。 请求数据太多，带宽不够，网络IO瓶颈。
- CPU瓶颈：排序、分组、连接查询、聚合统计等SQL会耗费大量的CPU资源，请求数太多，CPU出现瓶颈。
为了解决上述问题，我们需要对数据库进行分库分表处理。
分库分表的中心思想都是将数据分散存储，使得单一数据库/表的数据量变小来缓解单一数据库的性能问题，从而达到提升数据库性能的目的。
# 拆分策略

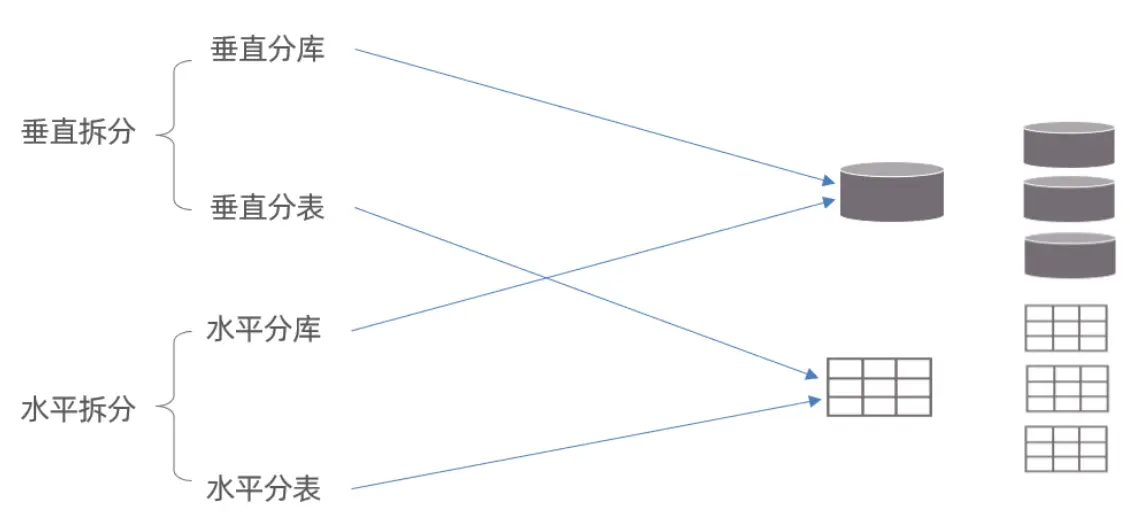

分库分表的形式，主要是两种：垂直拆分和水平拆分。而拆分的粒度，一般又分为分库和分表，所以组成的拆分策略最终如下：
# 垂直拆分

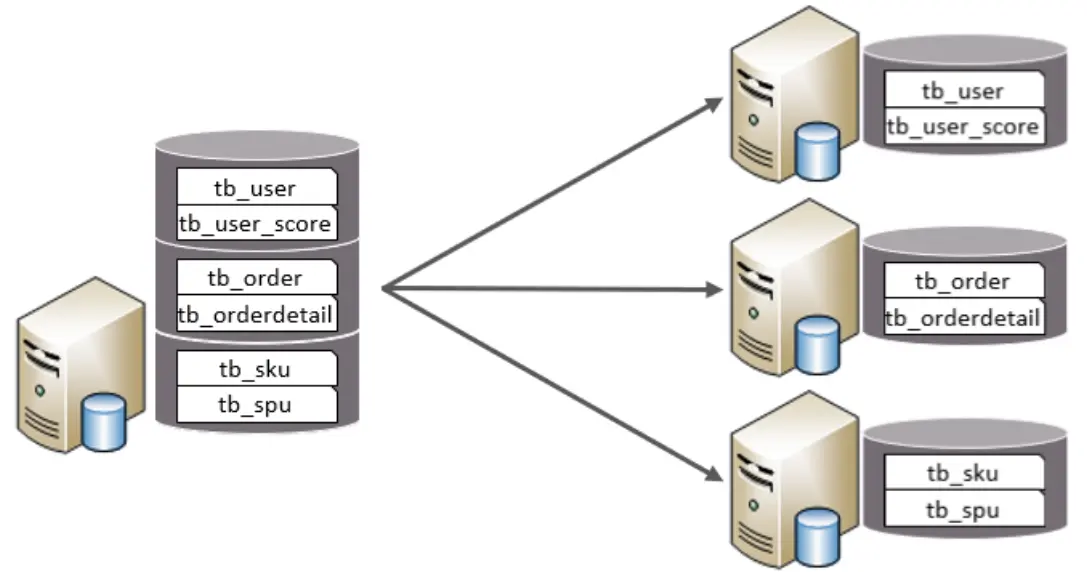

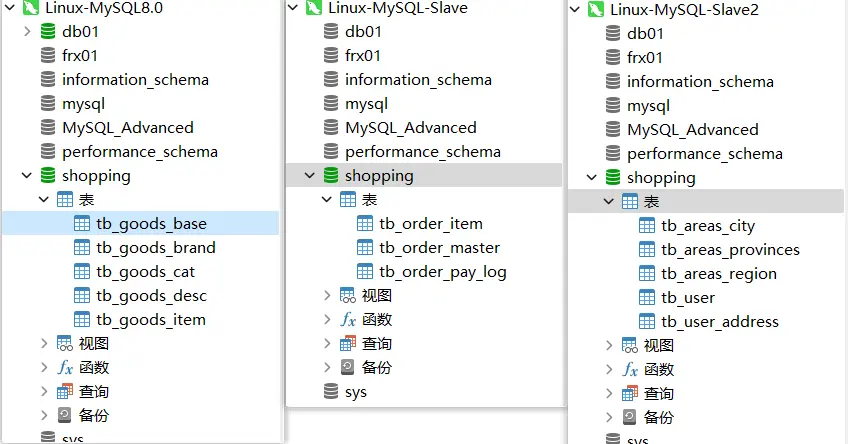

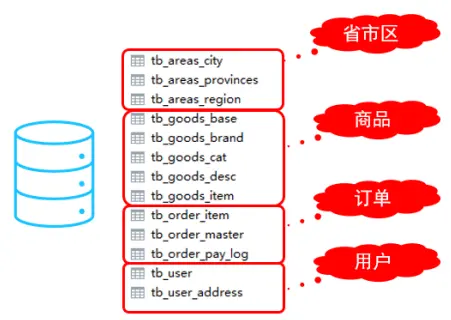

- 垂直分库
垂直分库：以表为依据，根据业务将不同表拆分到不同库中。
特点：
- 每个库的表结构都不一样。
- 每个库的数据也不一样。
- 所有库的并集是全量数据。

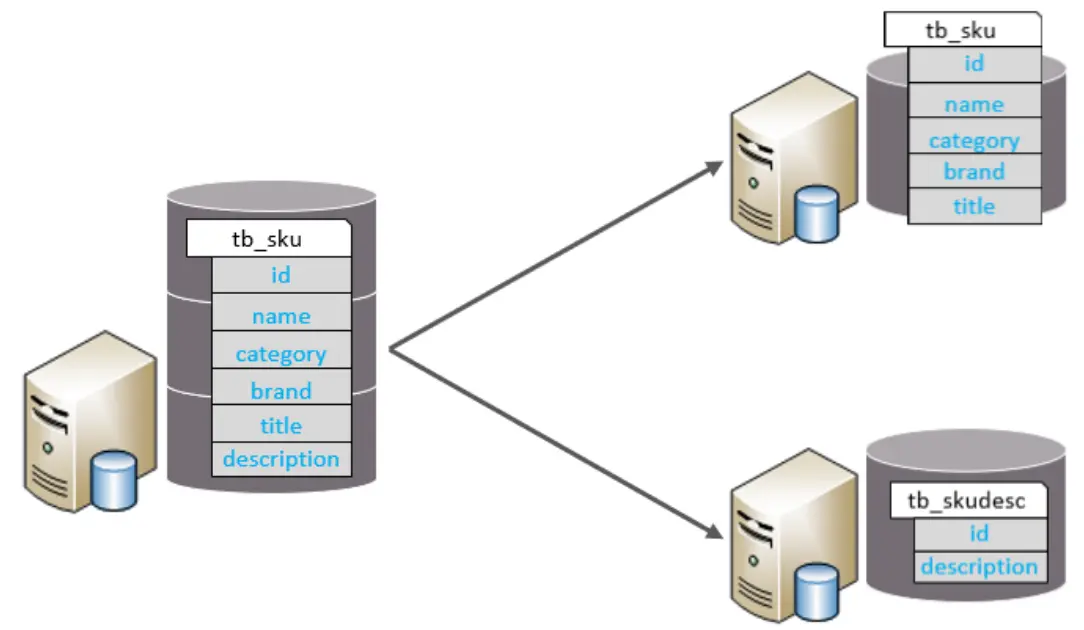

- 垂直分表
垂直分表：以字段为依据，根据字段属性将不同字段拆分到不同表中。
特点：
- 每个表的结构都不一样。
- 每个表的数据也不一样，一般通过一列（主键/外键）关联。
- 所有表的并集是全量数据。
# 水平拆分

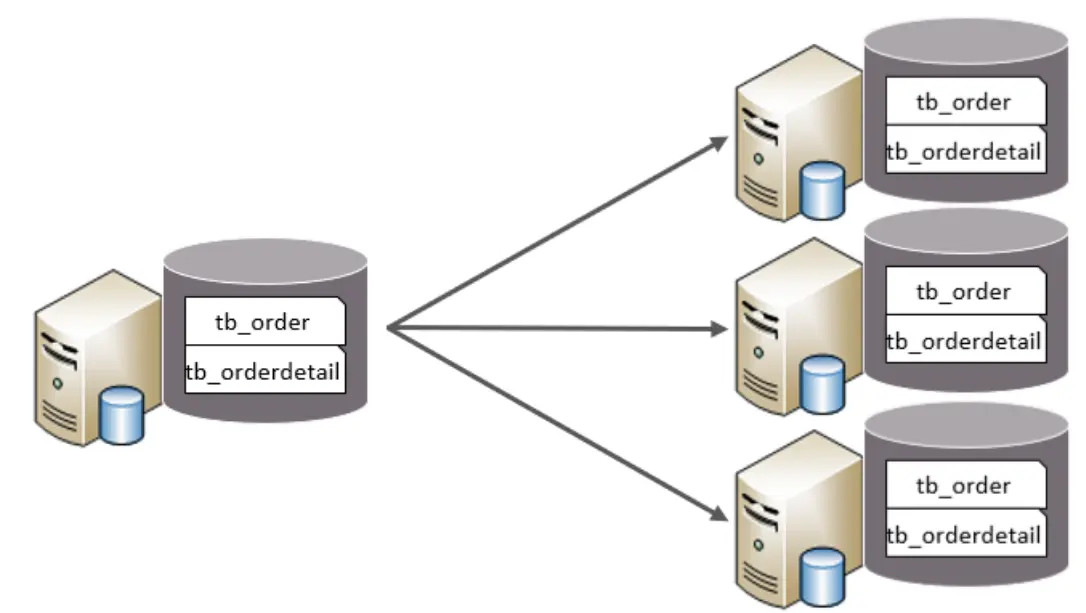

- 水平分库
水平分库：以字段为依据，按照一定策略，将一个库的数据拆分到多个库中。
特点：
- 每个库的表结构都一样。
- 每个库的数据都不一样。
- 所有库的并集是全量数据。

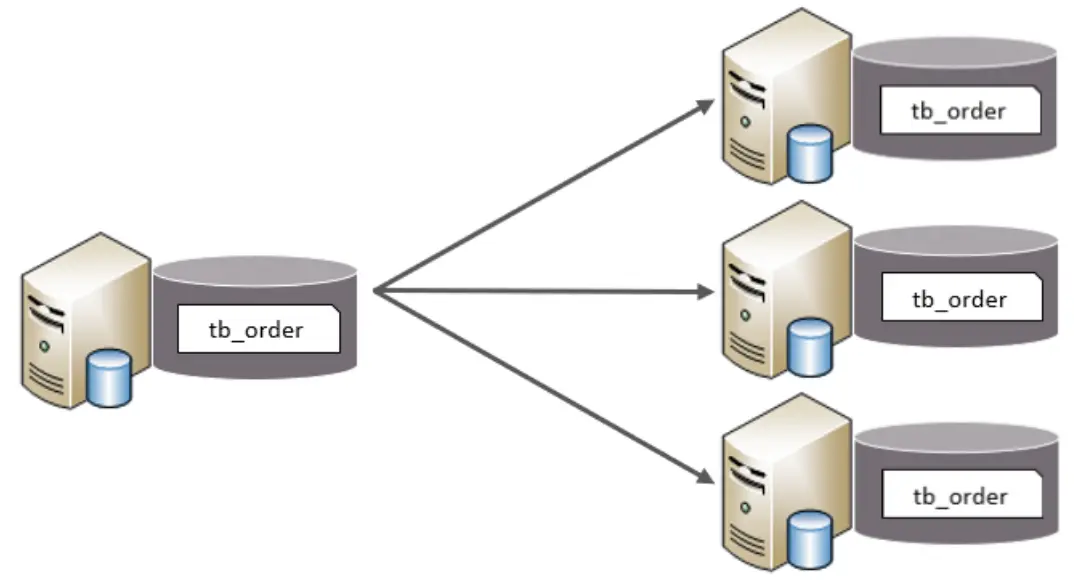

- 水平分表
水平分表：以字段为依据，按照一定策略，将一个表的数据拆分到多个表中。
特点：
- 每个表的表结构都一样。
- 每个表的数据都不一样。
- 所有表的并集是全量数据。
在业务系统中，为了缓解磁盘IO及CPU的性能瓶颈，到底是垂直拆分，还是水平拆分；具体是分库，还是分表，都需要根据具体的业务需求具体分析。

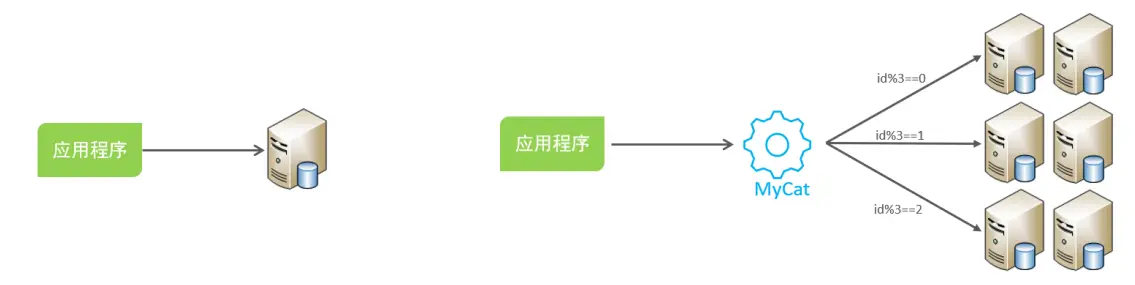

# 实现技术
shardingJDBC：基于AOP原理，在应用程序中对本地执行的SQL进行拦截，解析、改写、路由处理。需要自行编码配置实现，只支持java语言，性能较高。MyCat：数据库分库分表中间件，不用调整代码即可实现分库分表，支持多种语言，性能不及前者。
本次课程，我们选择了是MyCat数据库中间件，通过MyCat中间件来完成分库分表操作。
# MyCat概述
# 介绍
Mycat是开源的、活跃的、基于Java语言编写的MySQL数据库中间件。可以像使用mysql一样来使用mycat，对于开发人员来说根本感觉不到mycat的存在。
开发人员只需要连接MyCat即可，而具体底层用到几台数据库，每一台数据库服务器里面存储了什么数据，都无需关心。 具体的分库分表的策略，只需要在MyCat中配置即可。
优势：
- 性能可靠稳定
- 强大的技术团队
- 体系完善
- 社区活跃
# 下载
下载地址：http://dl.mycat.org.cn/ (opens new window)
# 安装
Mycat是采用java语言开发的开源的数据库中间件，支持Windows和Linux运行环境，下面介绍MyCat的Linux中的环境搭建。我们需要在准备好的服务器中安装如下软件。
- MySQL
- JDK
- Mycat
| 服务器 | 安装软件 | 说明 |
|---|---|---|
| 192.168.91.166 | JDK、Mycat | MyCat中间件服务器 |
| 192.168.91.166 | MySQL | 分片服务器 |
| 192.168.91.167 | MySQL | 分片服务器 |
| 192.168.91.168 | MySQL | 分片服务器 |
安装Mycat

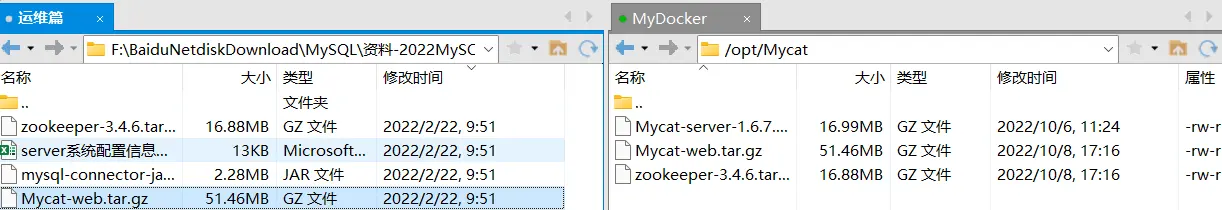

使用XFTP工具将下载好的文件上传到Linux系统上。
使用解压命令
tar -zxvf Mycat-server-1.6.7.3-release-20190828135747-linux.tar.gz -C /usr/local
1
# 目录介绍
[root@MySQL-Master mycat]# ll
总用量 12
drwxr-xr-x 2 root root 190 10月 6 11:36 bin
drwxrwxrwx 2 root root 6 7月 18 2019 catlet
drwxrwxrwx 4 root root 4096 10月 6 11:36 conf
drwxr-xr-x 2 root root 4096 10月 6 11:36 lib
drwxrwxrwx 2 root root 6 8月 28 2019 logs
-rwxrwxrwx 1 root root 227 8月 28 2019 version.txt
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
bin : 存放可执行文件，用于启动停止mycat
conf：存放mycat的配置文件
lib：存放mycat的项目依赖包（jar）
logs：存放mycat的日志文件
- 由于mycat中的mysql的JDBC驱动包版本比较低，所以我们将它删去，下载8.0版本的
cd /usr/local/mycat/lib/
rm -rf mysql-connector-java-5.1.35.jar
1
2
2
将下载好的驱动包通过XFTP工具上传到Linux系统的/usr/local/mycat/lib/目录。
# 概念介绍

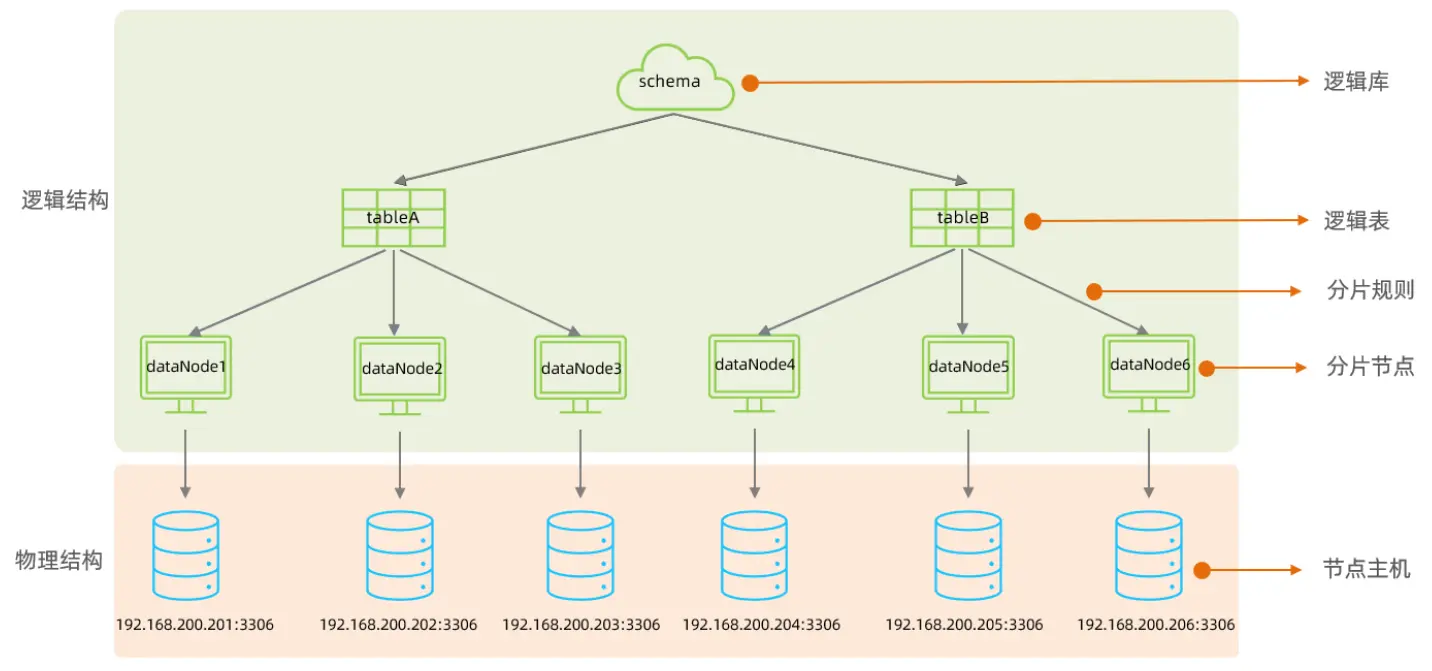

在MyCat的整体结构中，分为两个部分：上面的逻辑结构、下面的物理结构。
在MyCat的逻辑结构主要负责逻辑库、逻辑表、分片规则、分片节点等逻辑结构的处理，而具体的数据存储还是在物理结构，也就是数据库服务器中存储的。
在后面讲解MyCat入门以及MyCat分片时，还会讲到上面所提到的概念。
# MyCat入门
# 需求

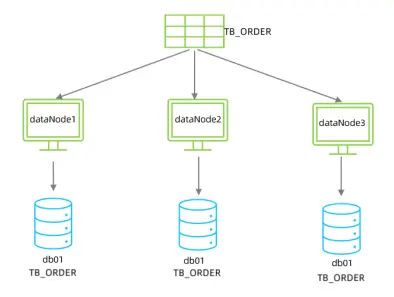

由于 tb_order 表中数据量很大，磁盘IO及容量都到达了瓶颈，现在需要对 tb_order 表进行数据分片，分为三个数据节点，每一个节点主机位于不同的服务器上, 具体的结构，参考下图：

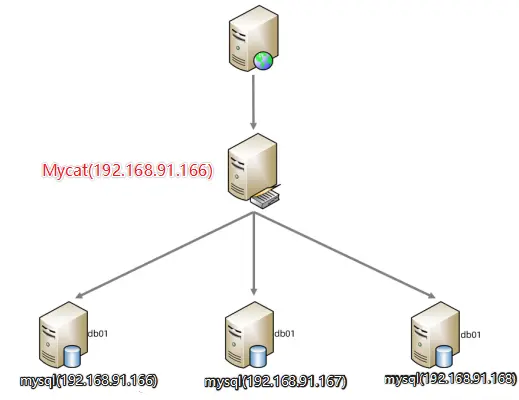

# 环境准备
准备3台服务器：
- 192.168.91.166：MyCat中间件服务器，同时也是第一个分片服务器。
- 192.168.91.167：第二个分片服务器。
- 192.168.91.168：第三个分片服务器。
并且在上述3台数据库中创建数据库 db01 。
# 配置
- schema.xml
在schema.xml中配置逻辑库、逻辑表、数据节点、节点主机等相关信息。具体的配置如下：
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

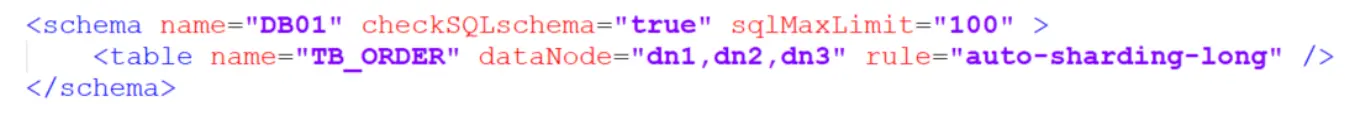

<schema name="DB01" checkSQLschema="true" sqlMaxLimit="100">
<table name="TB_ORDER" dataNode="dn1,dn2,dn3" rule="auto-sharding-long"/>
</schema>

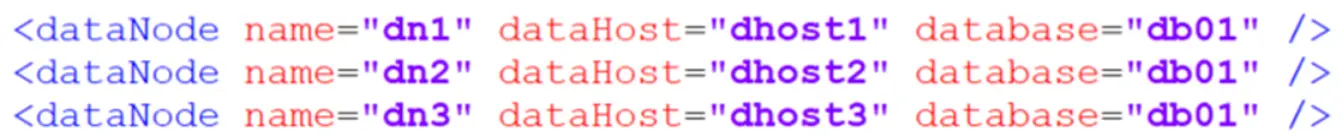

<dataNode name="dn1" dataHost="dhost1" database="db01"/>
<dataNode name="dn2" dataHost="dhost2" database="db01"/>
<dataNode name="dn3" dataHost="dhost3" database="db01"/>

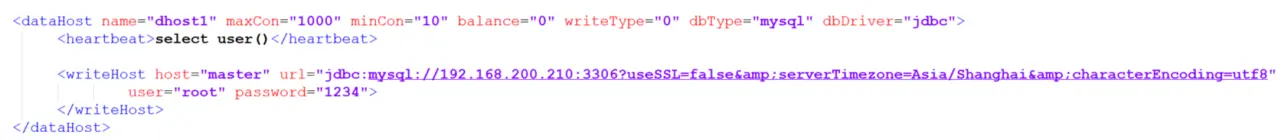

<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.166:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
<dataHost name="dhost2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.167:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
<dataHost name="dhost3" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.168:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
</mycat:schema>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
- server.xml

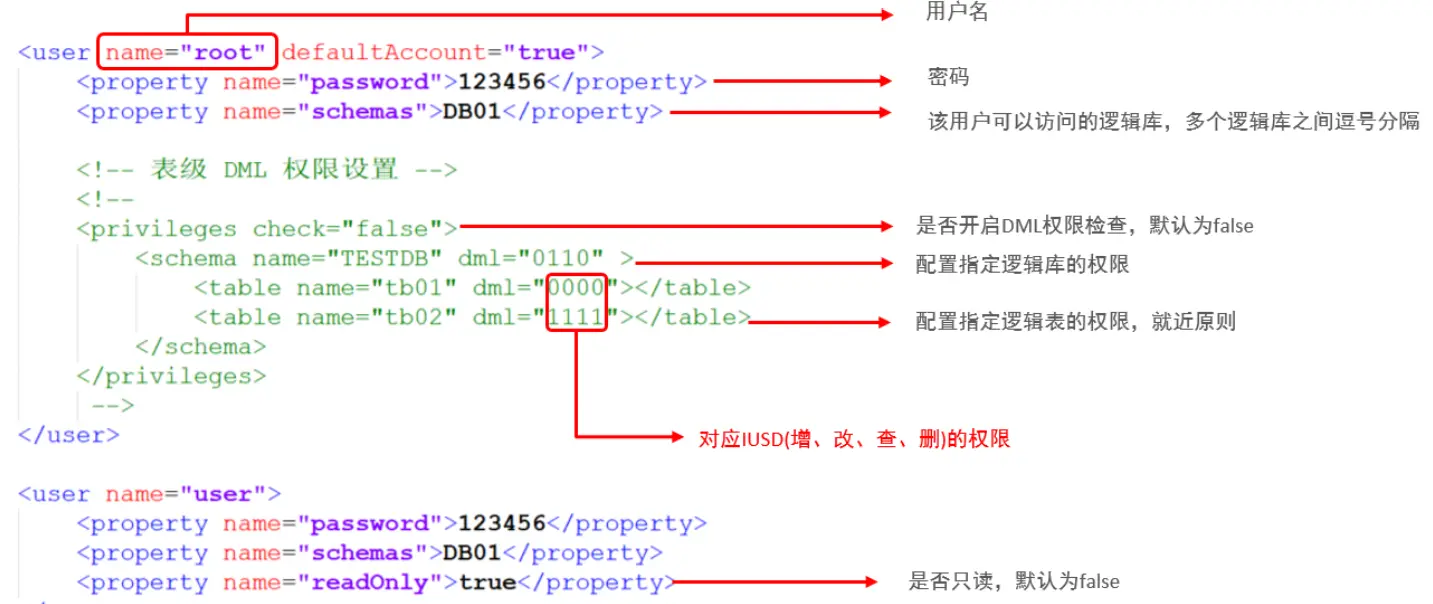

需要在server.xml中配置用户名、密码，以及用户的访问权限信息，具体的配置如下：
<user name="root" defaultAccount="true">
<property name="password">123456</property>
<property name="schemas">DB01</property>
<!-- 表级 DML 权限设置 -->
<!--
<privileges check="true">
<schema name="DB01" dml="0110" >
<table name="TB_ORDER" dml="1110"></table>
</schema>
</privileges>
-->
</user>
<user name="user">
<property name="password">123456</property>
<property name="schemas">DB01</property>
<property name="readOnly">true</property>
</user>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
上述的配置表示，定义了两个用户 root 和 user ，这两个用户都可以访问 DB01 这个逻辑库，访问密码都是123456，但是root用户访问DB01逻辑库，既可以读，又可以写，但是 user用户访问DB01逻辑库是只读的。
点击查看
<?xml version="1.0" encoding="UTF8"?>
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://io.mycat/">
<system>
<property name="nonePasswordLogin">0</property>
<property name="useHandshakeV10">1</property>
<property name="useSqlStat">0</property>
<property name="useGlobleTableCheck">0</property>
<property name="sqlExecuteTimeout">300</property>
<property name="sequnceHandlerType">2</property>
<property name="sequnceHandlerPattern">(?:(\s*next\s+value\s+for\s*MYCATSEQ_(\w+))(,|\)|\s)*)+</property>
<property name="subqueryRelationshipCheck">false</property>
<property name="processorBufferPoolType">0</property>
<property name="handleDistributedTransactions">0</property>
<property name="useOffHeapForMerge">0</property>
<property name="memoryPageSize">64k</property>
<property name="spillsFileBufferSize">1k</property>
<property name="useStreamOutput">0</property>
<property name="systemReserveMemorySize">384m</property>
<property name="useZKSwitch">false</property>
<property name="strictTxIsolation">false</property>
<property name="useZKSwitch">true</property>
</system>
<user name="root" defaultAccount="true">
<property name="password">123456</property>
<property name="schemas">DB01</property>
</user>
<user name="user">
<property name="password">123456</property>
<property name="schemas">DB01</property>
<property name="readOnly">true</property>
</user>
</mycat:server>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
# 测试
# 启动
配置完毕后，先启动涉及到的3台分片服务器，然后启动MyCat服务器。切换到Mycat的安装目录，执行如下指令，启动Mycat：
#启动
bin/mycat start
#停止
bin/mycat stop
1
2
3
4
2
3
4
Mycat启动之后，占用端口号 8066。
启动完毕之后，可以查看logs目录下的启动日志，查看Mycat是否启动完成。
[root@MySQL-Master mycat]# tail -10 logs/wrapper.log
STATUS | wrapper | 2022/10/06 23:08:01 | TERM trapped. Shutting down.
STATUS | wrapper | 2022/10/06 23:08:03 | <-- Wrapper Stopped
STATUS | wrapper | 2022/10/06 23:08:08 | --> Wrapper Started as Daemon
STATUS | wrapper | 2022/10/06 23:08:08 | Launching a JVM...
INFO | jvm 1 | 2022/10/06 23:08:08 | Java HotSpot(TM) 64-Bit Server VM warning: ignoring option MaxPermSize=64M; support was removed in 8.0
INFO | jvm 1 | 2022/10/06 23:08:08 | Wrapper (Version 3.2.3) http://wrapper.tanukisoftware.org
INFO | jvm 1 | 2022/10/06 23:08:08 | Copyright 1999-2006 Tanuki Software, Inc. All Rights Reserved.
INFO | jvm 1 | 2022/10/06 23:08:08 |
INFO | jvm 1 | 2022/10/06 23:08:09 | Loading class `com.mysql.jdbc.Driver'. This is deprecated. The new driver class is `com.mysql.cj.jdbc.Driver'. The driver is automatically registered via the SPI and manual loading of the driver class is generally unnecessary.
INFO | jvm 1 | 2022/10/06 23:08:11 | MyCAT Server startup successfully. see logs in logs/mycat.log
1
2
3
4
5
6
7
8
9
10
11
2
3
4
5
6
7
8
9
10
11
# 测试
- 连接MyCat
通过如下指令，就可以连接并登陆MyCat。
mysql -h 192.168.91.166 -P 8066 -u root -p 123456
1
[root@MySQL-Master ~]# mysql -h 192.168.91.166 -P 8066 -u root -p
Enter password:
Welcome to the MySQL monitor. Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.6.29-mycat-1.6.7.3-release-20190828215749 MyCat Server (OpenCloudDB)
Copyright (c) 2000, 2021, Oracle and/or its affiliates.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
mysql>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2
3
4
5
6
7
8
9
10
11
12
13
14
15
我们看到我们是通过MySQL的指令来连接的MyCat，因为MyCat在底层实际上是模拟了MySQL的协议。
- 数据测试
然后就可以在MyCat中来创建表，并往表结构中插入数据，查看数据在MySQL中的分布情况。
CREATE TABLE TB_ORDER (
id BIGINT(20) NOT NULL,
title VARCHAR(100) NOT NULL ,
PRIMARY KEY (id)
) ENGINE=INNODB DEFAULT CHARSET=utf8 ;
INSERT INTO TB_ORDER(id,title) VALUES(1,'goods1');
INSERT INTO TB_ORDER(id,title) VALUES(2,'goods2');
INSERT INTO TB_ORDER(id,title) VALUES(3,'goods3');
INSERT INTO TB_ORDER(id,title) VALUES(1,'goods1');
INSERT INTO TB_ORDER(id,title) VALUES(2,'goods2');
INSERT INTO TB_ORDER(id,title) VALUES(3,'goods3');
INSERT INTO TB_ORDER(id,title) VALUES(5000000,'goods5000000');
INSERT INTO TB_ORDER(id,title) VALUES(10000000,'goods10000000');
INSERT INTO TB_ORDER(id,title) VALUES(10000001,'goods10000001');
INSERT INTO TB_ORDER(id,title) VALUES(15000000,'goods15000000');
INSERT INTO TB_ORDER(id,title) VALUES(15000001,'goods15000001');
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
mysql> INSERT INTO TB_ORDER(id,title) VALUES(5000000,'goods5000000');
Query OK, 1 row affected (0.00 sec)
OK!
mysql> INSERT INTO TB_ORDER(id,title) VALUES(10000000,'goods10000000');
Query OK, 1 row affected (0.03 sec)
OK!
mysql> INSERT INTO TB_ORDER(id,title) VALUES(10000001,'goods10000001');
Query OK, 1 row affected (0.00 sec)
OK!
mysql> INSERT INTO TB_ORDER(id,title) VALUES(15000000,'goods15000000');
Query OK, 1 row affected (0.00 sec)
OK!
mysql> INSERT INTO TB_ORDER(id,title) VALUES(15000001,'goods15000001');
ERROR 1064 (HY000): can't find any valid datanode :TB_ORDER -> ID -> 1500 0001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

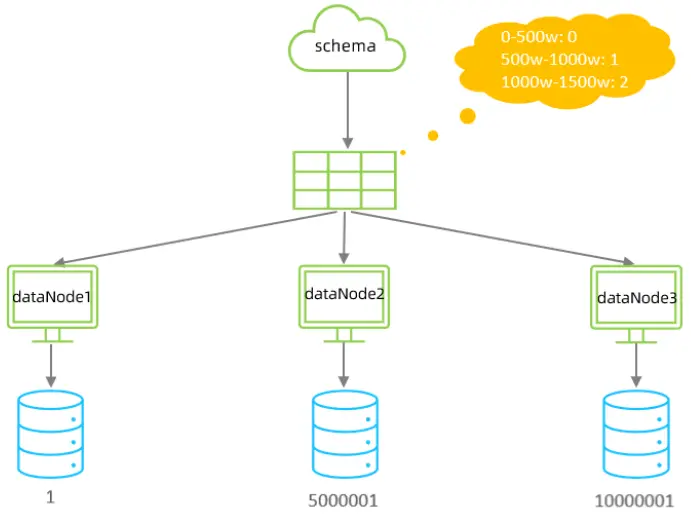

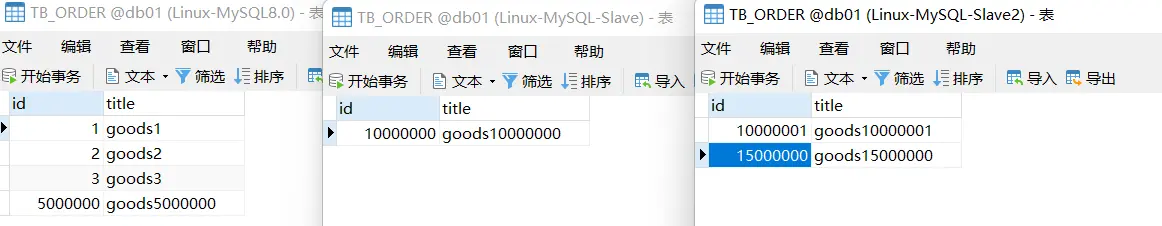

经过测试，我们发现，在往 TB_ORDER 表中插入数据时：
如果id的值在1-500w之间，数据将会存储在第一个分片数据库中。
如果id的值在500w-1000w之间，数据将会存储在第二个分片数据库中。
如果id的值在1000w-1500w之间，数据将会存储在第三个分片数据库中。
如果id的值超出1500w，在插入数据时，将会报错。

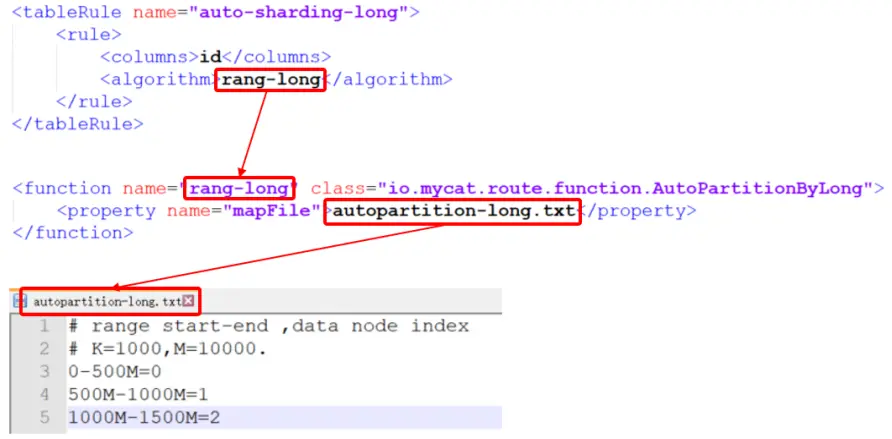

为什么会出现这种现象，数据到底落在哪一个分片服务器到底是如何决定的呢？ 这是由逻辑表配置时的一个参数 rule 决定的，而这个参数配置的就是分片规则，关于分片规则的配置，在后面会详细讲解。
# MyCat 配置
# schema.xml

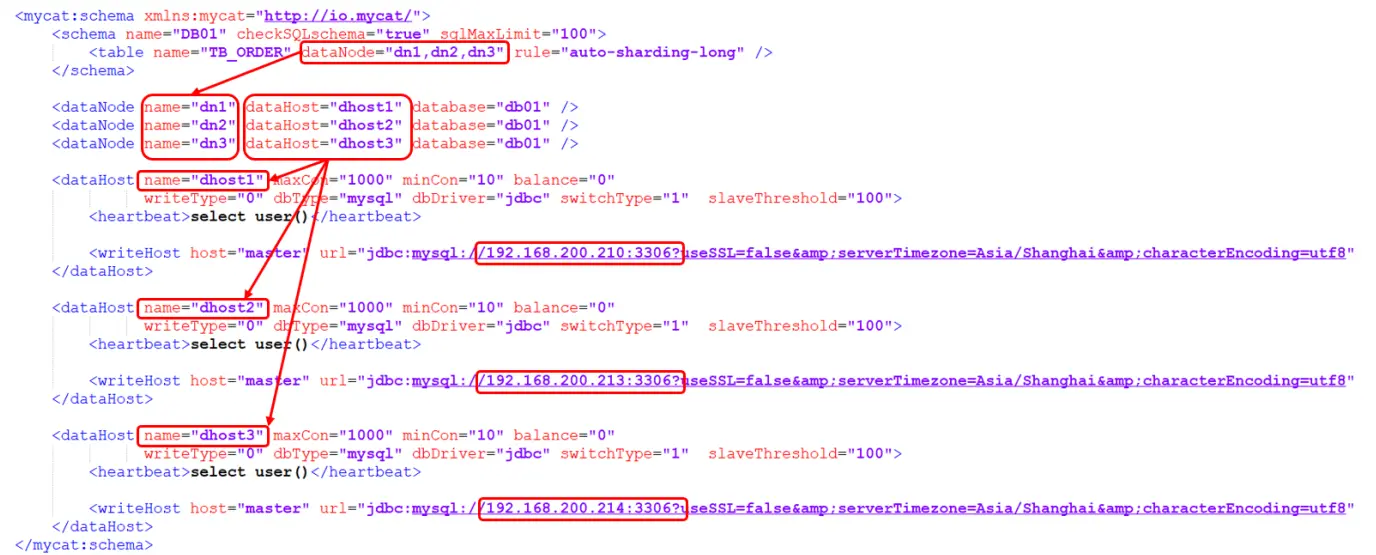

schema.xml 作为MyCat中最重要的配置文件之一 , 涵盖了MyCat的逻辑库 、 逻辑表 、 分片规则、分片节点及数据源的配置。
主要包含以下三组标签：
- schema标签
- datanode标签
- datahost标签
# schema标签
- schema 定义逻辑库
schema 标签用于定义 MyCat实例中的逻辑库 , 一个MyCat实例中, 可以有多个逻辑库 , 可以通过 schema 标签来划分不同的逻辑库。MyCat中的逻辑库的概念，等同于MySQL中的database概念, 需要操作某个逻辑库下的表时, 也需要切换逻辑库(use xxx)。
核心属性：
- name：指定自定义的逻辑库库名
- checkSQLschema：在SQL语句操作时指定了数据库名称，执行时是否自动去除；true：自动去除，false：不自动去除
- sqlMaxLimit：如果未指定limit进行查询，列表查询模式查询多少条记录
- schema 中的table定义逻辑表
table 标签定义了MyCat中逻辑库schema下的逻辑表 , 所有需要拆分的表都需要在table标签中定义 。
核心属性：
- name：定义逻辑表表名，在该逻辑库下唯一
- dataNode：定义逻辑表所属的dataNode，该属性需要与dataNode标签中name对应；多个dataNode逗号分隔
- rule：分片规则的名字，分片规则名字是在rule.xml中定义的
- primaryKey：逻辑表对应真实表的主键
- type：逻辑表的类型，目前逻辑表只有全局表和普通表，如果未配置，就是普通表；全局表，配 置为 global
# datanode标签
核心属性：
- name：定义数据节点名称
- dataHost：数据库实例主机名称，引用自 dataHost 标签中name属性
- database：定义分片所属数据库
# datahost标签
该标签在MyCat逻辑库中作为底层标签存在, 直接定义了具体的数据库实例、读写分离、心跳语句。
核心属性：
- name：唯一标识，供上层标签使用
- maxCon/minCon：最大连接数/最小连接数
- balance：负载均衡策略，取值 0,1,2,3
- writeType：写操作分发方式（0：写操作转发到第一个writeHost，第一个挂了，切换到第二个；1：写操作随机分发到配置的writeHost）
- dbDriver：数据库驱动，支持 native、jdbc
# rule.xml
rule.xml中定义所有拆分表的规则, 在使用过程中可以灵活的使用分片算法, 或者对同一个分片算法使用不同的参数, 它让分片过程可配置化。主要包含两类标签：tableRule、Function。
# server.xml
server.xml配置文件包含了MyCat的系统配置信息，主要有两个重要的标签：system、user。

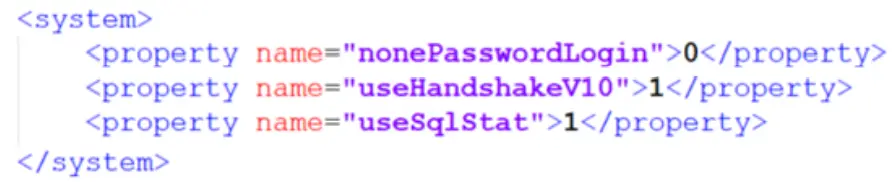

- system标签
主要配置MyCat中的系统配置信息，对应的系统配置项及其含义，如下：
| 属性 | 取值 | 含义 |
|---|---|---|
| charset | utf8 | 设置Mycat的字符集, 字符集需要与MySQL的字符集保持一致 |
| nonePasswordLogin | 0,1 | 0为需要密码登陆、1为不需要密码登陆 ,默认为0，设置为1则需要指定默认账户 |
| useHandshakeV10 | 0,1 | 使用该选项主要的目的是为了能够兼容高版本的jdbc驱动, 是否采用HandshakeV10Packet来与client进行通信, 1:是, 0:否 |
| useSqlStat | 0,1 | 开启SQL实时统计, 1 为开启 , 0 为关闭 ;开启之后, MyCat会自动统计SQL语句的执行情况 ; mysql -h 127.0.0.1 -P 9066 -u root -p 查看MyCat执行的SQL, 执行效率比较低的SQL , SQL的整体执行情况、读写比例等 ; show @@sql ; show @@sql.slow ; show @@sql.sum ; |
| useGlobleTableCheck | 0,1 | 是否开启全局表的一致性检测。1为开启 ，0为关闭 。 |
| sqlExecuteTimeout | 1000 | SQL语句执行的超时时间 , 单位为 s ; |
| sequnceHandlerType | 0,1,2 | 用来指定Mycat全局序列类型，0 为本地文件，1 为数据库方式，2 为时间戳列方式，默认使用本地文件方式，文件方式主要用于测试 |
| sequnceHandlerPattern | 正则表达式 | 必须带有MYCATSEQ或者 mycatseq进入序列匹配流程 注意MYCATSEQ_有空格的情况 |
| subqueryRelationshipCheck | true,false | 子查询中存在关联查询的情况下,检查关联字段中是否有分片字段 .默认 false |
| useCompression | 0,1 | 开启mysql压缩协议 , 0 : 关闭, 1 : 开启 |
| fakeMySQLVersion | 5.5,5.6 | 设置模拟的MySQL版本号 |
| defaultSqlParser | 由于MyCat的最初版本使用了FoundationDB的SQL解析器, 在MyCat1.3后增加了Druid解析器, 所以要设置defaultSqlParser属性来指定默认的解析器; 解析器有两个 :druidparser 和 fdbparser, 在MyCat1.4之后,默认是druidparser,fdbparser已经废除了 | |
| processors | 1,2.... | 指定系统可用的线程数量, 默认值为CPU核心x 每个核心运行线程数量; processors 会影响processorBufferPool,processorBufferLocalPercent,processorExecutor属性, 所有, 在性能调优时, 可以适当地修改processors值 |
| processorBufferChunk | 指定每次分配Socket Direct Buffer默认值为4096字节, 也会影响BufferPool长度,如果一次性获取字节过多而导致buffer不够用, 则会出现警告, 可以调大该值 | |
| processorExecutor | 指定NIOProcessor上共享businessExecutor固定线程池的大小; MyCat把异步任务交给 businessExecutor线程池中, 在新版本的MyCat中这个连接池使用频次不高, 可以适当地把该值调小 | |
| packetHeaderSize | 指定MySQL协议中的报文头长度, 默认4个字节 | |
| maxPacketSize | 指定MySQL协议可以携带的数据最大大小, 默认值为16M | |
| idleTimeout | 30 | 指定连接的空闲时间的超时长度;如果超时,将关闭资源并回收, 默认30分钟 |
| txIsolation | 1,2,3,4 | 初始化前端连接的事务隔离级别,默认为REPEATED_READ , 对应数字为3 READ_UNCOMMITED=1;READ_COMMITTED=2; REPEATED_READ=3;SERIALIZABLE=4; |
| sqlExecuteTimeout | 300 | 执行SQL的超时时间, 如果SQL语句执行超时, 将关闭连接; 默认300秒; |
| serverPort | 8066 | 定义MyCat的使用端口, 默认8066 |
| managerPort | 9066 | 定义MyCat的管理端口, 默认9066 |
- user标签
配置MyCat中的用户、访问密码，以及用户针对于逻辑库、逻辑表的权限信息，具体的权限描述方式及配置说明如下：
在测试权限操作时，我们只需要将 privileges 标签的注释放开。 在 privileges 下的schema标签中配置的dml属性配置的是逻辑库的权限。 在privileges的schema下的table标签的dml属性中配置逻辑表的权限。
# MyCat 分片
# 垂直拆分
# 场景
在业务系统中, 涉及以下表结构 ,但是由于用户与订单每天都会产生大量的数据, 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分, 原有的数据库表如下。

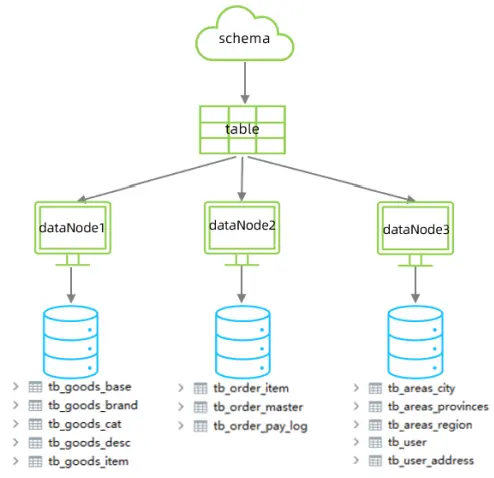

现在考虑将其进行垂直分库操作，将商品相关的表拆分到一个数据库服务器，订单表拆分的一个数据库服务器，用户及省市区表拆分到一个服务器。最终结构如下：
# 准备
准备三台服务器，IP地址如图所示：
并且在192.168.91.166，192.168.91.167, 192.168.91.168上面创建数据库shopping。
# 配置
- schema.xml
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="SHOPPING" checkSQLschema="true" sqlMaxLimit="100">
<table name="tb_goods_base" dataNode="dn1" primaryKey="id"/>
<table name="tb_goods_brand" dataNode="dn1" primaryKey="id"/>
<table name="tb_goods_cat" dataNode="dn1" primaryKey="id"/>
<table name="tb_goods_desc" dataNode="dn1" primaryKey="goods_id"/>
<table name="tb_goods_item" dataNode="dn1" primaryKey="id"/>
<table name="tb_order_item" dataNode="dn2" primaryKey="id" />
<table name="tb_order_master" dataNode="dn2" primaryKey="order_id" />
<table name="tb_order_pay_log" dataNode="dn2" primaryKey="out_trade_no" />
<table name="tb_user" dataNode="dn3" primaryKey="id" />
<table name="tb_user_address" dataNode="dn3" primaryKey="id" />
<table name="tb_areas_provinces" dataNode="dn3" primaryKey="id"/>
<table name="tb_areas_city" dataNode="dn3" primaryKey="id"/>
<table name="tb_areas_region" dataNode="dn3" primaryKey="id"/>
</schema>
<dataNode name="dn1" dataHost="dhost1" database="shopping"/>
<dataNode name="dn2" dataHost="dhost2" database="shopping"/>
<dataNode name="dn3" dataHost="dhost3" database="shopping"/>
<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.166:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
<dataHost name="dhost2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.167:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
<dataHost name="dhost3" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">
<heartbeat>select user()</heartbeat>
<writeHost host="master" url="jdbc:mysql://192.168.91.168:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="123456"/>
</dataHost>
</mycat:schema>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
- server.xml
<user name="root" defaultAccount="true">
<property name="password">123456</property>
<property name="schemas">SHOPPING</property>
<!-- 表级 DML 权限设置 -->
<!--
<privileges check="true">
<schema name="DB01" dml="0110" >
<table name="TB_ORDER" dml="1110"></table>
</schema>
</privileges>
-->
</user>
<user name="user">
<property name="password">123456</property>
<property name="schemas">SHOPPING</property>
<property name="readOnly">true</property>
</user>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# 测试
- 上传测试SQL脚本到服务器的/root目录
-rw-r--r-- 1 root root 233274 10月 7 16:03 shopping-insert.sql
-rw-r--r-- 1 root root 9194 10月 7 16:03 shopping-table.sql
1
2
2
- 执行指令导入测试数据
重新启动MyCat后，在mycat的命令行中，通过source指令导入表结构，以及对应的数据，查看数据分布情况。
将表结构及对应的测试数据导入之后，可以检查一下各个数据库服务器中的表结构分布情况。 检查是否和我们准备工作中规划的服务器一致。
- 查询用户的收件人及收件人地址信息(包含省、市、区)。
在MyCat的命令行中，当我们执行以下多表联查的SQL语句时，可以正常查询出数据。
select ua.user_id, ua.contact, p.province, c.city, r.area , ua.address from tb_user_address ua ,tb_areas_city c , tb_areas_provinces p ,tb_areas_region r where ua.province_id = p.provinceid and ua.city_id = c.cityid and ua.town_id = r.areaid ;
1
mysql> select ua.user_id, ua.contact, p.province, c.city, r.area , ua.address from tb_user_address ua ,tb_areas_city c , tb_areas_provinces p ,tb_areas_region r where ua.province_id = p.provinceid and ua.city_id = c.cityid and ua.town_id = r.areaid ;
+-----------+-----------+-----------+-----------+-----------+--------------------+
| user_id | contact | province | city | area | address |
+-----------+-----------+-----------+-----------+-----------+--------------------+
| deng | 叶问 | 北京市 | 市辖区 | 西城区 | 咏春武馆总部 |
| deng | 李小龙 | 北京市 | 市辖区 | 崇文区 | 永春武馆 |
| java00001 | 李佳红 | 北京市 | 市辖区 | 崇文区 | 修正大厦 |
| zhaoliu | 赵三 | 北京市 | 市辖区 | 宣武区 | 西直门 |
| java00001 | 李佳星 | 北京市 | 市辖区 | 朝阳区 | 中腾大厦 |
| java00001 | 李嘉诚 | 北京市 | 市辖区 | 朝阳区 | 金燕龙办公楼 |
+-----------+-----------+-----------+-----------+-----------+--------------------+
6 rows in set (0.08 sec)
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
- 查询每一笔订单及订单的收件地址信息(包含省、市、区)。
SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o, tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid ;
1
但是现在存在一个问题，订单相关的表结构是在 192.168.91.167 数据库服务器中，而省市区的数据库表是在 192.168.91.168 数据库服务器中。那么在MyCat中执行是否可以成功呢？
mysql> SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o, tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid ;
ERROR 1064 (HY000): invalid route in sql, multi tables found but datanode has no intersection sql:SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o, tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid
1
2
2
经过测试，我们看到，SQL语句执行报错。原因就是因为MyCat在执行该SQL语句时，需要往具体的数据库服务器中路由，而当前没有一个数据库服务器完全包含了订单以及省市区的表结构，造成SQL语句失败，报错。
对于上述的这种现象，我们如何来解决呢？ 下面我们介绍的全局表，就可以轻松解决这个问题。
# 全局表
对于省、市、区/县表tb_areas_provinces , tb_areas_city , tb_areas_region，是属于数据字典表，在多个业务模块中都可能会遇到，可以将其设置为全局表，利于业务操作。
修改schema.xml中的逻辑表的配置，修改 tb_areas_provinces、tb_areas_city、tb_areas_region 三个逻辑表，增加 type 属性，配置为global，就代表该表是全局表，就会在所涉及到的dataNode中创建给表。对于当前配置来说，也就意味着所有的节点中都有该表了。
<table name="tb_areas_provinces" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/>
<table name="tb_areas_city" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/>
<table name="tb_areas_region" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/>
1
2
3
2
3
配置完毕后，重新启动MyCat。
- 删除原来每一个数据库服务器中的所有表结构
- 通过source指令，导入表及数据
source /root/shopping-table.sql
source /root/shopping-insert.sql
1
2
2
- 检查每一个数据库服务器中的表及数据分布，看到三个节点中都有这三张全局表

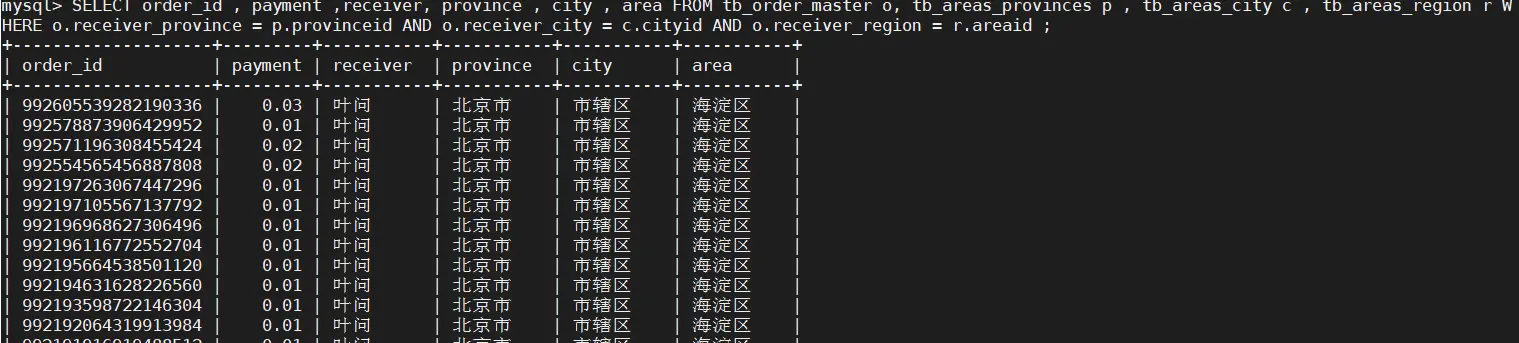

- 然后再次执行上面的多表联查的SQL语句
SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o, tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid ;
1
是可以正常执行成功的。
- 当在MyCat中更新全局表的时候，我们可以看到，所有分片节点中的数据都发生了变化，每个节点的全局表数据时刻保持一致。
# 水平拆分
# 场景

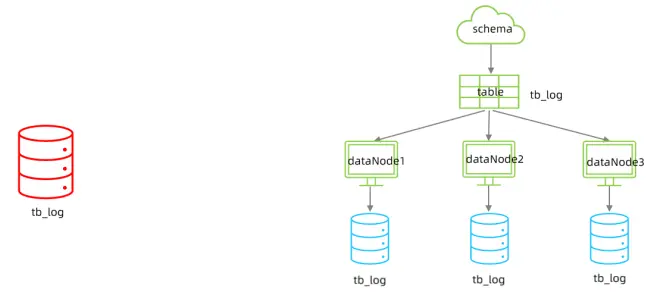

在业务系统中, 有一张表(日志表), 业务系统每天都会产生大量的日志数据 , 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分。
# 准备
准备三台服务器，具体的结构如下：
并且，在三台数据库服务器中分表创建一个数据库itcast。
# 配置
- schema.xml
<schema name="ITCAST" checkSQLschema="true" sqlMaxLimit="100">
<table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" />
</schema>
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
4
5
6
7
2
3
4
5
6
7
tb_log表最终落在3个节点中，分别是 dn4、dn5、dn6 ，而具体的数据分别存储在 dhost1、dhost2、dhost3的itcast数据库中。
- server.xml
配置root用户既可以访问 SHOPPING 逻辑库，又可以访问ITCAST逻辑库。
<user name="root" defaultAccount="true">
<property name="password">123456</property>
<property name="schemas">SHOPPING,ITCAST</property>
<!-- 表级 DML 权限设置 -->
<!--
<privileges check="true">
<schema name="DB01" dml="0110" >
<table name="TB_ORDER" dml="1110"></table>
</schema>
</privileges>
-->
</user>
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
# 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
CREATE TABLE tb_log (
id bigint(20) NOT NULL COMMENT 'ID',
model_name varchar(200) DEFAULT NULL COMMENT '模块名',
model_value varchar(200) DEFAULT NULL COMMENT '模块值',
return_value varchar(200) DEFAULT NULL COMMENT '返回值',
return_class varchar(200) DEFAULT NULL COMMENT '返回值类型',
operate_user varchar(20) DEFAULT NULL COMMENT '操作用户',
operate_time varchar(20) DEFAULT NULL COMMENT '操作时间',
param_and_value varchar(500) DEFAULT NULL COMMENT '请求参数名及参数值',
operate_class varchar(200) DEFAULT NULL COMMENT '操作类',
operate_method varchar(200) DEFAULT NULL COMMENT '操作方法',
cost_time bigint(20) DEFAULT NULL COMMENT '执行方法耗时, 单位 ms',
source int(1) DEFAULT NULL COMMENT '来源 : 1 PC , 2 Android , 3 IOS',
PRIMARY KEY (id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class,operate_method,cost_time，source) VALUES('1','user','insert','success','java.lang.String','10001','2022-01-06 18:12:28','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','10',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time，source)VALUES('2','user','insert','success','java.lang.String','10001','2022-01-06 18:12:27','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','23',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time，source)VALUES('3','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','34',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source)VALUES('4','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','13',2);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('5','user','insert','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','insert','29',3);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source)VALUES('6','user','find','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','find','29',2);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

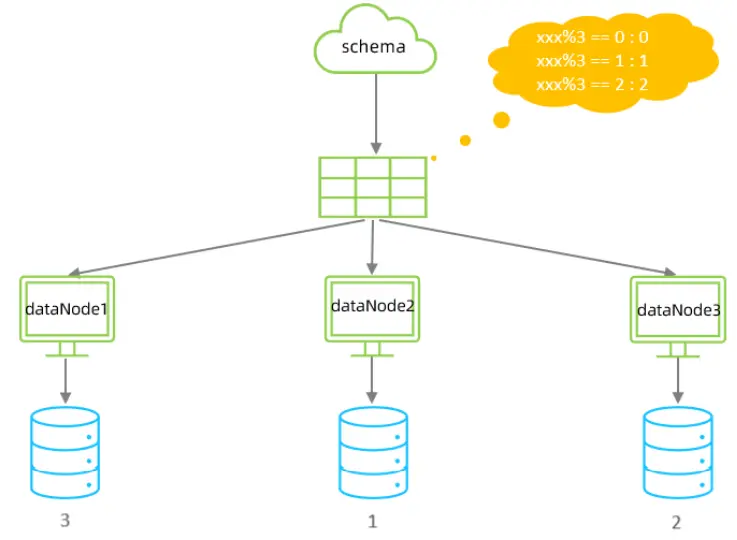

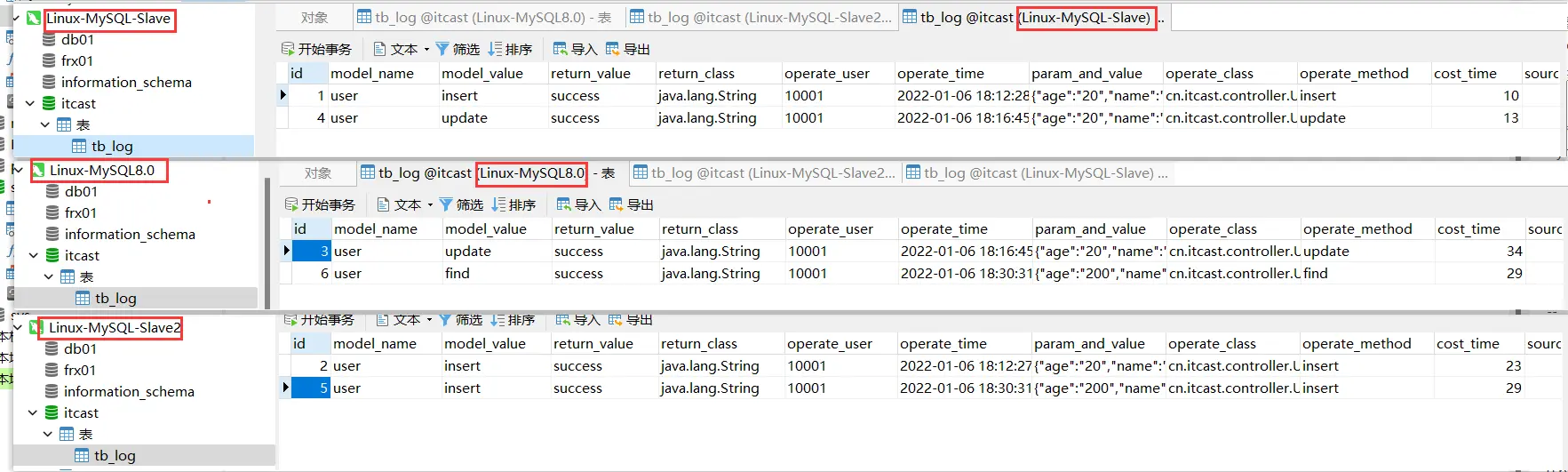

取模，id%(节点总数),结果为0落在第一个节点。结果为1落在第二个节点。结果为2落在第三个节点。
# 分片规则
# 范围分片
- 介绍
根据指定的字段及其配置的范围与数据节点的对应情况， 来决定该数据属于哪一个分片。
- 配置
schema.xml逻辑表配置：
<table name="TB_ORDER" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />
1
schema.xml数据节点配置：
<dataNode name="dn1" dataHost="dhost1" database="db01" />
<dataNode name="dn2" dataHost="dhost2" database="db01" />
<dataNode name="dn3" dataHost="dhost3" database="db01" />
1
2
3
2
3
rule.xml分片规则配置：
<tableRule name="auto-sharding-long">
<rule>
<columns>id</columns>
<algorithm>rang-long</algorithm>
</rule>
</tableRule>
<function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong">
<property name="mapFile">autopartition-long.txt</property>
<property name="defaultNode">0</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
2
3
4
5
6
7
8
9
10
11
分片规则配置属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| mapFile | 对应的外部配置文件 |
| type | 默认值为0 ; 0 表示Integer , 1 表示String |
| defaultNode | 默认节点 默认节点的所用:枚举分片时,如果碰到不识别的枚举值, 就让它路由到默认节点 ; 如果没有默认值,碰到不识别的则报错 。 |
在rule.xml中配置分片规则时，关联了一个映射配置文件 autopartition-long.txt，该配置文件的配置如下：
# range start-end ,data node index
# K=1000,M=10000.
0-500M=0
500M-1000M=1
1000M-1500M=2
1
2
3
4
5
2
3
4
5
含义：0-500万之间的值，存储在0号数据节点(数据节点的索引从0开始) ； 500万-1000万之间的数据存储在1号数据节点 ； 1000万-1500万的数据节点存储在2号节点 ；
该分片规则，主要是针对于数字类型的字段适用。 在MyCat的入门程序中，我们使用的就是该分片规则。
# 取模分片
- 介绍
根据指定的字段值与节点数量进行求模运算，根据运算结果， 来决定该数据属于哪一个分片。
- 配置
schema.xml逻辑表配置：
<table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" />
1
schema.xml数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml分片规则配置：
<tableRule name="mod-long">
<rule>
<columns>id</columns>
<algorithm>mod-long</algorithm>
</rule>
</tableRule>
<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
<property name="count">3</property>
</function>
1
2
3
4
5
6
7
8
9
10
2
3
4
5
6
7
8
9
10
分片规则属性说明如下：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| count | 数据节点的数量 |
该分片规则，主要是针对于数字类型的字段适用。 在前面水平拆分的演示中，我们选择的就是取模分片。
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

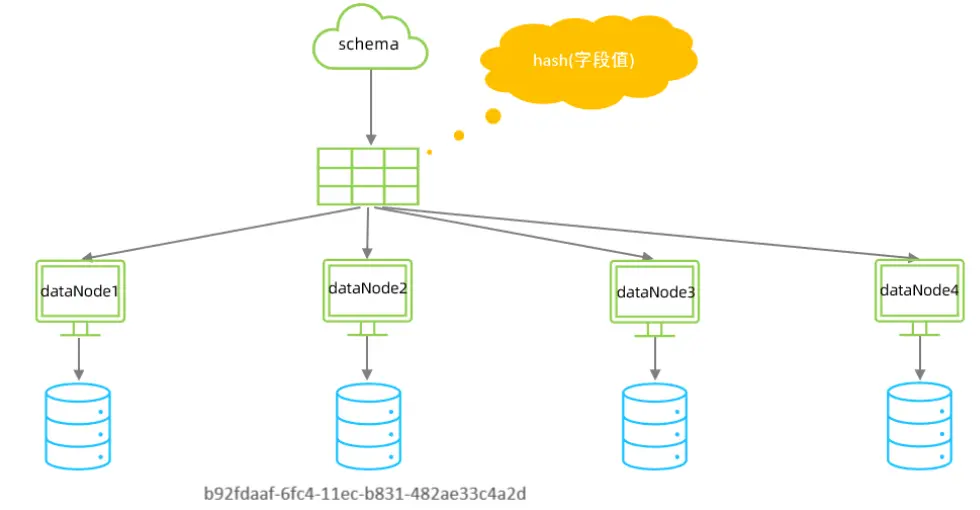

# 一致性hash分片
- 介绍
所谓一致性哈希，相同的哈希因子计算值总是被划分到相同的分区表中，不会因为分区节点的增加而改变原来数据的分区位置，有效的解决了分布式数据的拓容问题。
- 配置
schema.xml中逻辑表配置：
<!-- 一致性hash -->
<table name="tb_order" dataNode="dn4,dn5,dn6" rule="sharding-by-murmur" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-murmur">
<rule>
<columns>id</columns>
<algorithm>murmur</algorithm>
</rule>
</tableRule>
<function name="murmur" class="io.mycat.route.function.PartitionByMurmurHash">
<property name="seed">0</property><!-- 默认是0 -->
<property name="count">3</property>
<property name="virtualBucketTimes">160</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| seed | 创建murmur_hash对象的种子，默认0 |
| count | 要分片的数据库节点数量，必须指定，否则没法分片 |
| virtualBucketTimes | 一个实际的数据库节点被映射为这么多虚拟节点，默认是160倍，也就是虚拟节点数是物理节点数的160倍;virtualBucketTimes*count就是虚拟结点数量 ; |
| weightMapFile | 节点的权重，没有指定权重的节点默认是1。以properties文件的格式填写，以从0开始到count-1的整数值也就是节点索引为key，以节点权重值为值。所有权重值必须是正整数，否则以1代替 |
| bucketMapPath | 用于测试时观察各物理节点与虚拟节点的分布情况，如果指定了这个属性，会把虚拟节点的murmur hash值与物理节点的映射按行输出到这个文件，没有默认值，如果不指定，就不会输出任何东西 |
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
create table tb_order(
id varchar(100) not null primary key,
money int null,
content varchar(200) null
);
INSERT INTO tb_order (id, money, content) VALUES ('b92fdaaf-6fc4-11ec-b831- 482ae33c4a2d', 10, 'b92fdaf8-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b93482b6-6fc4-11ec-b831-482ae33c4a2d', 20, 'b93482d5-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b937e246-6fc4-11ec-b831-482ae33c4a2d', 50, 'b937e25d-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b93be2dd-6fc4-11ec-b831-482ae33c4a2d', 100, 'b93be2f9-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b93f2d68-6fc4-11ec-b831-482ae33c4a2d', 130, 'b93f2d7d-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b9451b98-6fc4-11ec-b831-482ae33c4a2d', 30, 'b9451bcc-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b9488ec1-6fc4-11ec-b831-482ae33c4a2d', 560, 'b9488edb-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b94be6e6-6fc4-11ec-b831-482ae33c4a2d', 10, 'b94be6ff-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b94ee10d-6fc4-11ec-b831-482ae33c4a2d', 123, 'b94ee12c-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b952492a-6fc4-11ec-b831-482ae33c4a2d', 145, 'b9524945-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b95553ac-6fc4-11ec-b831-482ae33c4a2d', 543, 'b95553c8-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b9581cdd-6fc4-11ec-b831-482ae33c4a2d', 17, 'b9581cfa-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b95afc0f-6fc4-11ec-b831-482ae33c4a2d', 18, 'b95afc2a-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b95daa99-6fc4-11ec-b831-482ae33c4a2d', 134, 'b95daab2-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b9667e3c-6fc4-11ec-b831-482ae33c4a2d', 156, 'b9667e60-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b96ab489-6fc4-11ec-b831-482ae33c4a2d', 175, 'b96ab4a5-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b96e2942-6fc4-11ec-b831-482ae33c4a2d', 180, 'b96e295b-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b97092ec-6fc4-11ec-b831-482ae33c4a2d', 123, 'b9709306-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b973727a-6fc4-11ec-b831-482ae33c4a2d', 230, 'b9737293-6fc4-11ec-b831-482ae33c4a2d');
INSERT INTO tb_order (id, money, content) VALUES ('b978840f-6fc4-11ec-b831-482ae33c4a2d', 560, 'b978843c-6fc4-11ec-b831-482ae33c4a2d');
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

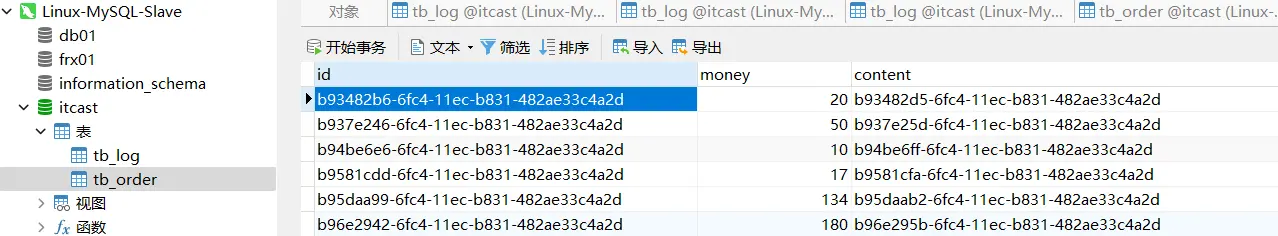

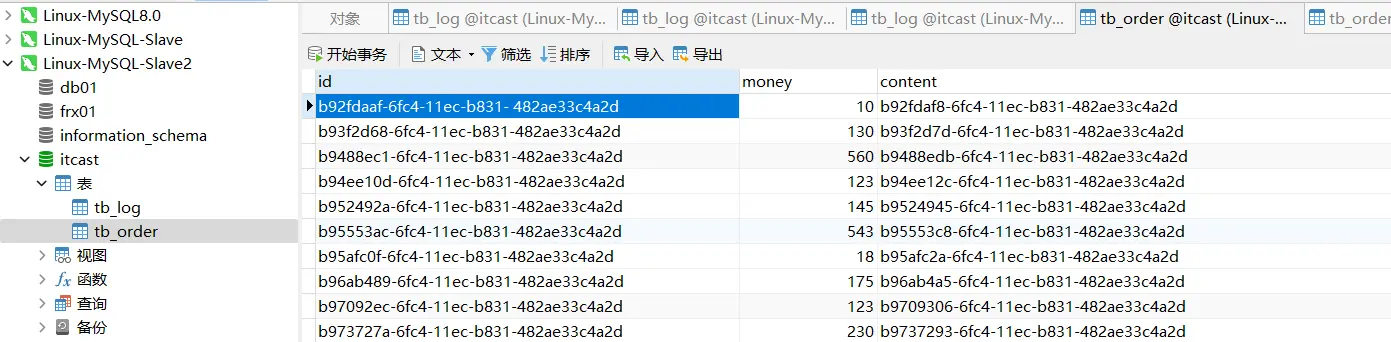

- 落在第一个节点的数据

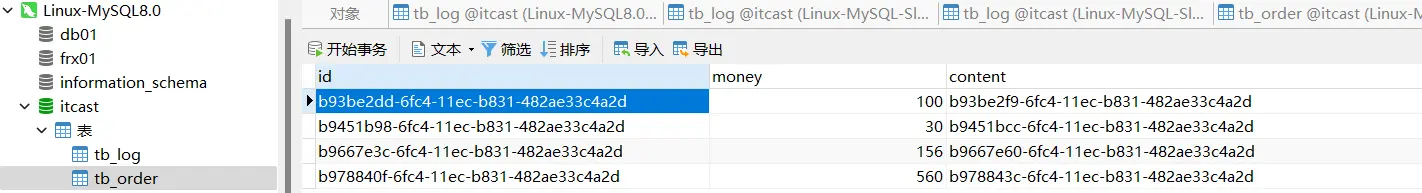

- 落在第二个节点的数据
- 落在第三个节点的数据
# 枚举分片
- 介绍
通过在配置文件中配置可能的枚举值, 指定数据分布到不同数据节点上, 本规则适用于按照省份、性别、状态拆分数据等业务 。
- 配置
schema.xml中逻辑表配置：
<!-- 枚举 -->
<table name="tb_user" dataNode="dn4,dn5,dn6" rule="sharding-by-intfile-enumstatus"/>
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-intfile">
<rule>
<columns>sharding_id</columns>
<algorithm>hash-int</algorithm>
</rule>
</tableRule>
<!-- 自己增加 tableRule -->
<tableRule name="sharding-by-intfile-enumstatus">
<rule>
<columns>status</columns>
<algorithm>hash-int</algorithm>
</rule>
</tableRule>
<function name="hash-int" class="io.mycat.route.function.PartitionByFileMap">
<property name="defaultNode">2</property>
<property name="mapFile">partition-hash-int.txt</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
partition-hash-int.txt ，内容如下 :
1=0
2=1
3=2
1
2
3
2
3
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| mapFile | 对应的外部配置文件 |
| type | 默认值为0 ; 0 表示Integer , 1 表示String |
| defaultNode | 默认节点 ; 小于0 标识不设置默认节点 , 大于等于0代表设置默认节点 ;默认节点的所用:枚举分片时,如果碰到不识别的枚举值, 就让它路由到默认节点 ; 如果没有默认值,碰到不识别的则报错 。 |
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
CREATE TABLE tb_user (
id bigint(20) NOT NULL COMMENT 'ID',
username varchar(200) DEFAULT NULL COMMENT '姓名',
status int(2) DEFAULT '1' COMMENT '1: 未启用, 2: 已启用, 3: 已关闭',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
insert into tb_user (id,username ,status) values(1,'Tom',1);
insert into tb_user (id,username ,status) values(2,'Cat',2);
insert into tb_user (id,username ,status) values(3,'Rose',3);
insert into tb_user (id,username ,status) values(4,'Coco',2);
insert into tb_user (id,username ,status) values(5,'Lily',1);
insert into tb_user (id,username ,status) values(6,'Tom',1);
insert into tb_user (id,username ,status) values(7,'Cat',2);
insert into tb_user (id,username ,status) values(8,'Rose',3);
insert into tb_user (id,username ,status) values(9,'Coco',2);
insert into tb_user (id,username ,status) values(10,'Lily',1);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

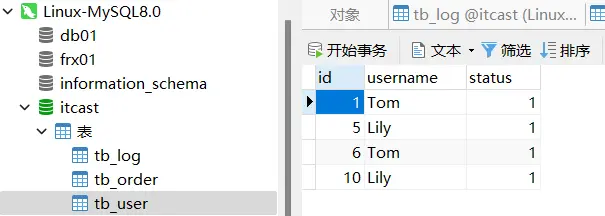

- 落在第一个节点上的数据:

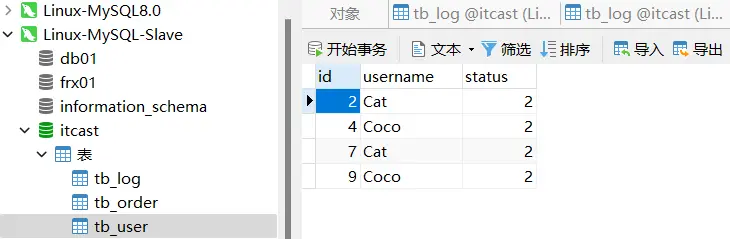

- 落在第二个节点上的数据

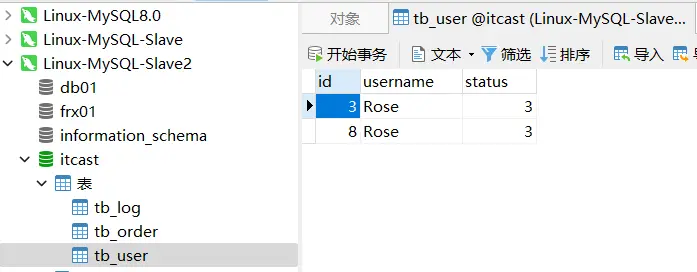

- 落在第三个节点上的数据
# 应用指定算法
- 介绍
运行阶段由应用自主决定路由到那个分片 , 直接根据**字符子串（必须是数字）**计算分片号。
- 配置
schema.xml中逻辑表配置：
<!-- 应用指定算法 -->
<table name="tb_app" dataNode="dn4,dn5,dn6" rule="sharding-by-substring" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-substring">
<rule>
<columns>id</columns>
<algorithm>sharding-by-substring</algorithm>
</rule>
</tableRule>
<function name="sharding-by-substring" class="io.mycat.route.function.PartitionDirectBySubString">
<property name="startIndex">0</property> <!-- zero-based -->
<property name="size">2</property>
<property name="partitionCount">3</property>
<property name="defaultPartition">0</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| startIndex | 字符子串起始索引 |
| size | 字符长度 |
| partitionCount | 分区(分片)数量 |
| defaultPartition | 默认分片(在分片数量定义时, 字符标示的分片编号不在分片数量内时,使用默认分片) |
示例说明 :

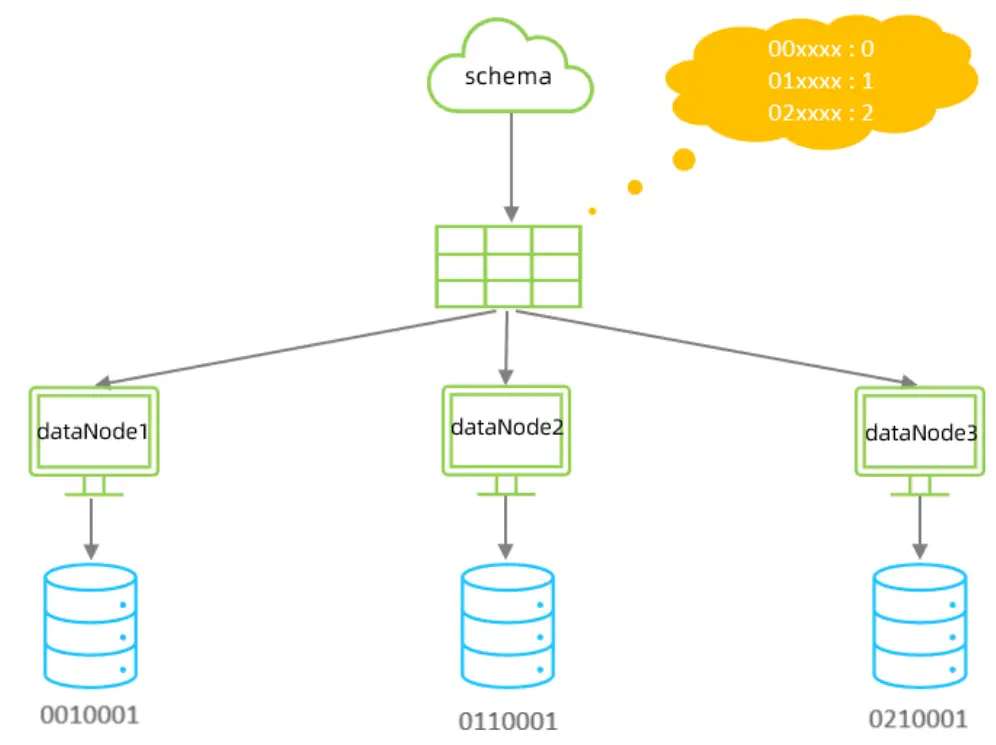

id=05-100000002 , 在此配置中代表根据id中从 startIndex=0，开始，截取siz=2位数字即05，05就是获取的分区，如果没找到对应的分片则默认分配到defaultPartition 。
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
CREATE TABLE tb_app (
id varchar(10) NOT NULL COMMENT 'ID',
name varchar(200) DEFAULT NULL COMMENT '名称',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
insert into tb_app (id,name) values('0000001','Testx00001');
insert into tb_app (id,name) values('0100001','Test100001');
insert into tb_app (id,name) values('0100002','Test200001');
insert into tb_app (id,name) values('0200001','Test300001');
insert into tb_app (id,name) values('0200002','TesT400001');
1
2
3
4
5
6
7
8
9
10
11
2
3
4
5
6
7
8
9
10
11

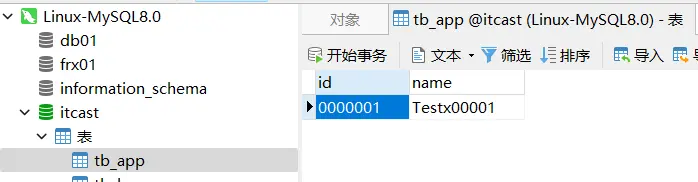

- 落在第一个节点的数据

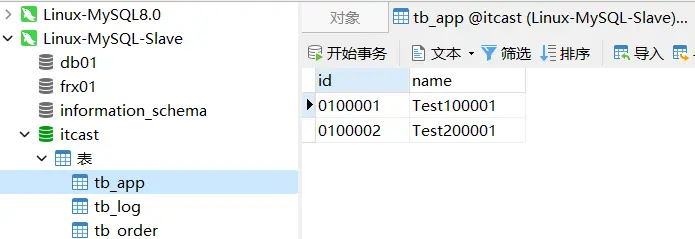

- 落在第二个节点的数据

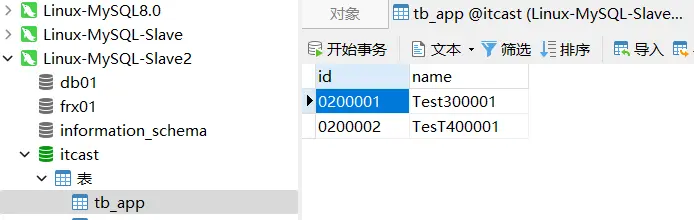

- 落在第三个节点的数据
# 固定分片hash算法
- 介绍

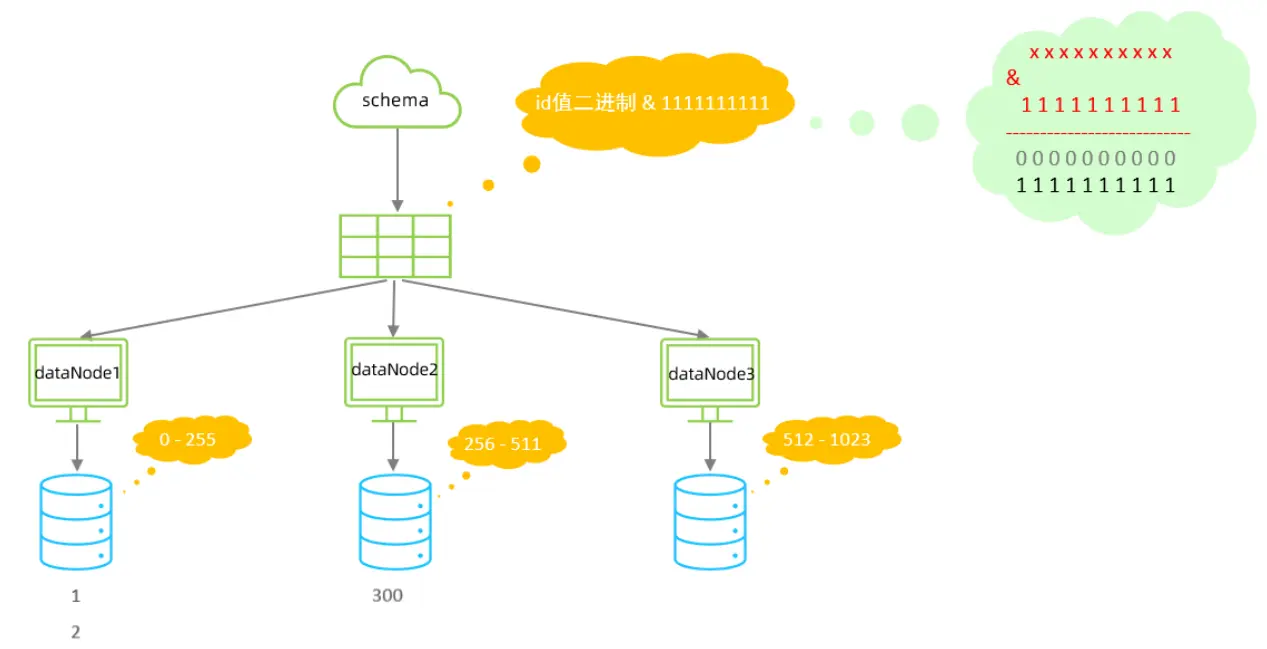

该算法类似于十进制的求模运算，但是为二进制的操作，例如，取 id 的二进制低 10 位 与1111111111 进行位 & 运算，位与运算最小值为0000000000，最大值为1111111111，转换为十进制，也就是位于0-1023之间。
特点：
- 如果是求模，连续的值，分别分配到各个不同的分片；但是此算法会将连续的值可能分配到相同的分片，降低事务处理的难度。
- 可以均匀分配，也可以非均匀分配。
- 分片字段必须为数字类型。
- 配置
schema.xml中逻辑表配置：
<!-- 固定分片hash算法 -->
<table name="tb_longhash" dataNode="dn4,dn5,dn6" rule="sharding-by-long-hash" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-long-hash">
<rule>
<columns>id</columns>
<algorithm>sharding-by-long-hash</algorithm>
</rule>
</tableRule>
<!-- 分片总长度为1024，count与length数组长度必须一致； -->
<function name="sharding-by-long-hash" class="io.mycat.route.function.PartitionByLong">
<property name="partitionCount">2,1</property>
<property name="partitionLength">256,512</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段名 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| partitionCount | 分片个数列表 |
| partitionLength | 分片范围列表 |
约束 :
- 分片长度 : 默认最大2^10 , 为 1024 ;
- count, length的数组长度必须是一致的 ;
以上分为三个分区:0-255,256-511,512-1023
示例说明 :
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
CREATE TABLE tb_longhash (
id int(11) NOT NULL COMMENT 'ID',
name varchar(200) DEFAULT NULL COMMENT '名称',
firstChar char(1) COMMENT '首字母',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;
insert into tb_longhash (id,name,firstChar) values(1,'七匹狼','Q');
insert into tb_longhash (id,name,firstChar) values(2,'八匹狼','B');
insert into tb_longhash (id,name,firstChar) values(3,'九匹狼','J');
insert into tb_longhash (id,name,firstChar) values(4,'十匹狼','S');
insert into tb_longhash (id,name,firstChar) values(5,'六匹狼','L');
insert into tb_longhash (id,name,firstChar) values(6,'五匹狼','W');
insert into tb_longhash (id,name,firstChar) values(7,'四匹狼','S');
insert into tb_longhash (id,name,firstChar) values(8,'三匹狼','S');
insert into tb_longhash (id,name,firstChar) values(9,'两匹狼','L');
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

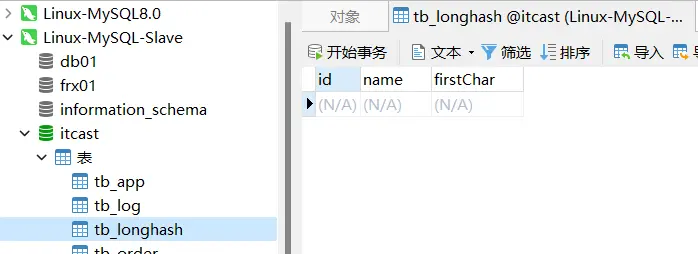

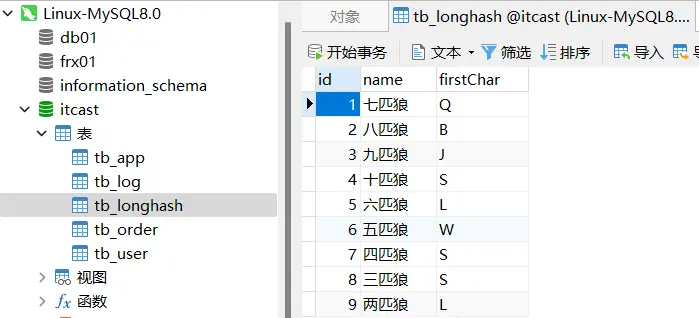

- 落在第一个节点的数据

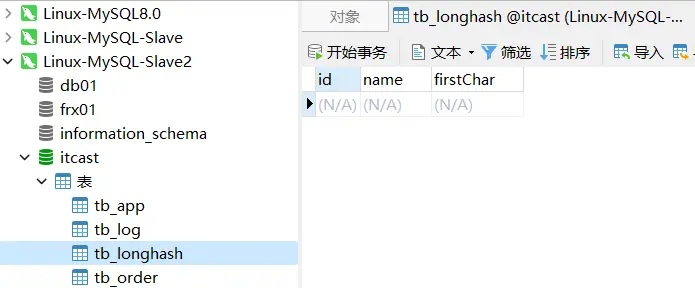

- 落在第二个节点的数据
- 落在第三个节点的数据
# 字符串hash解析算法
- 介绍
截取字符串中的指定位置的子字符串, 进行hash算法， 算出分片。
- 配置
schema.xml中逻辑表配置：
<!-- 字符串hash解析算法 -->
<table name="tb_strhash" dataNode="dn4,dn5" rule="sharding-by-stringhash" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
1
2
2
rule.xml中分片规则配置：
<tableRule name="sharding-by-stringhash">
<rule>
<columns>name</columns>
<algorithm>sharding-by-stringhash</algorithm>
</rule>
</tableRule>
<function name="sharding-by-stringhash" class="io.mycat.route.function.PartitionByString">
<property name="partitionLength">512</property> <!-- zero-based -->
<property name="partitionCount">2</property>
<property name="hashSlice">0:2</property>
</function>
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
分片规则属性含义：
| 属性 | 含义 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| partitionLength | hash求模基数 ; length*count=1024 (出于性能考虑) |
| partitionCount | 分区数 |
| hashSlice | hash运算位 , 根据子字符串的hash运算 ; 0 代表 str.length(), -1 代表 str.length()-1 , 大于0只代表数字自身 ; 可以理解为substring（start，end），start为0则只表示0 |
示例说明：
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
create table tb_strhash(
name varchar(20) primary key,
content varchar(100)
)engine=InnoDB DEFAULT CHARSET=utf8mb4;
INSERT INTO tb_strhash (name,content) VALUES('T1001', UUID());
INSERT INTO tb_strhash (name,content) VALUES('ROSE', UUID());
INSERT INTO tb_strhash (name,content) VALUES('JERRY', UUID());
INSERT INTO tb_strhash (name,content) VALUES('CRISTINA', UUID());
INSERT INTO tb_strhash (name,content) VALUES('TOMCAT', UUID());
1
2
3
4
5
6
7
8
9
10
2
3
4
5
6
7
8
9
10

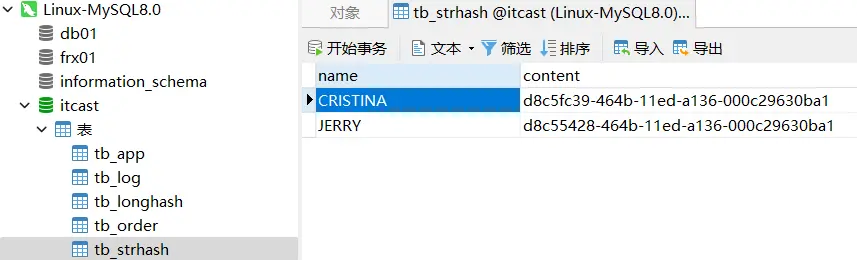

- 落在第一个节点的数据

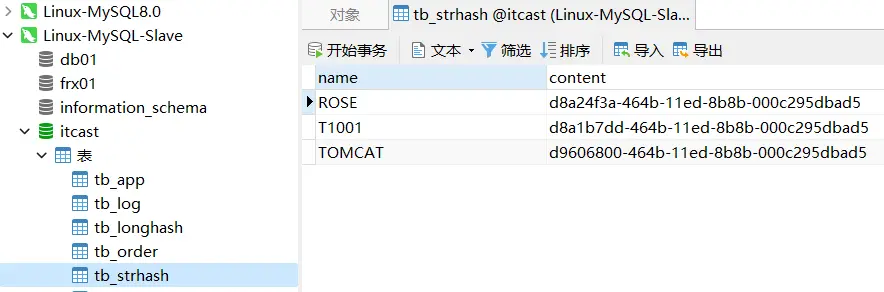

- 落在第二个节点的数据

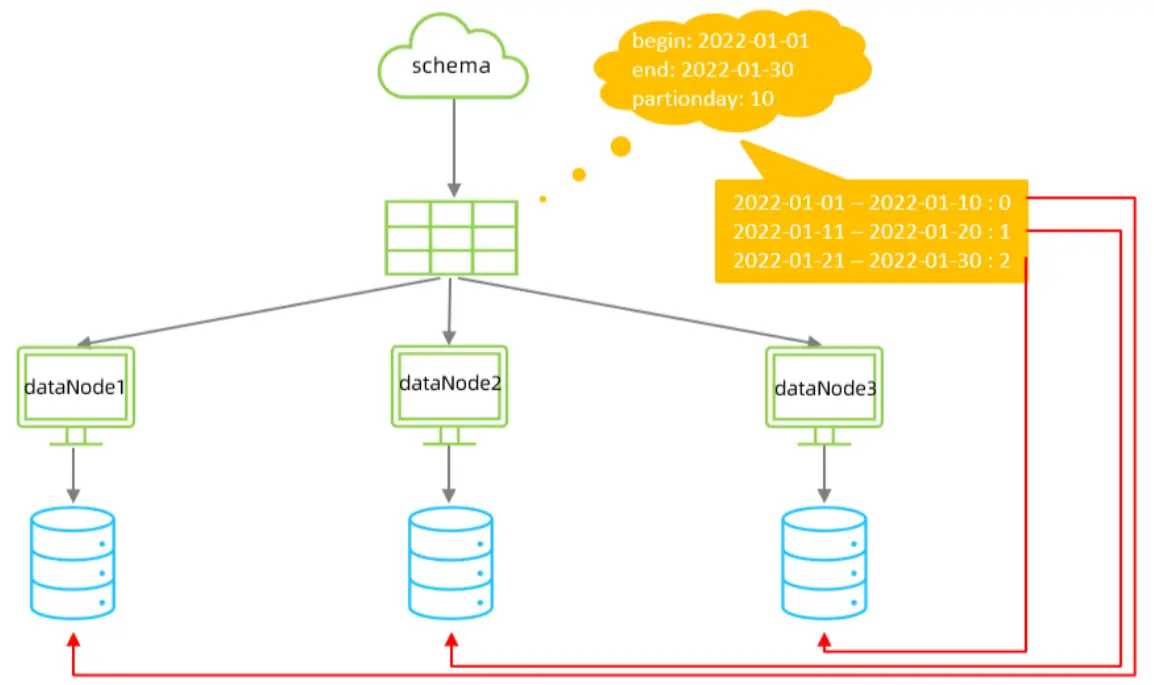

# 按天分片算法
- 介绍
按照日期及对应的时间周期来分片。
- 配置
schema.xml中逻辑表配置：
<!-- 按天分片 -->
<table name="tb_datepart" dataNode="dn4,dn5,dn6" rule="sharding-by-date" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-date">
<rule>
<columns>create_time</columns>
<algorithm>sharding-by-date</algorithm>
</rule>
</tableRule>
<function name="sharding-by-date" class="io.mycat.route.function.PartitionByDate">
<property name="dateFormat">yyyy-MM-dd</property>
<property name="sBeginDate">2022-01-01</property>
<property name="sEndDate">2022-01-30</property>
<property name="sPartionDay">10</property>
</function>
<!--
从开始时间开始，每10天为一个分片，到达结束时间之后，会重复开始分片插入
配置表的 dataNode 的分片，必须和分片规则数量一致，例如 2022-01-01 到 2022-12-31 ，每
10天一个分片，一共需要37个分片。
-->
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| dateFormat | 日期格式 |
| sBeginDate | 开始日期 |
| sEndDate | 结束日期，如果配置了结束日期，则代码数据到达了这个日期的分片后，会重复从开始分片插入 |
| sPartionDay | 分区天数，默认值 10 ，从开始日期算起，每个10天一个分区 |
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
create table tb_datepart(
id bigint not null comment 'ID' primary key,
name varchar(100) null comment '姓名',
create_time date null
);
insert into tb_datepart(id,name ,create_time) values(1,'Tom','2022-01-01');
insert into tb_datepart(id,name ,create_time) values(2,'Cat','2022-01-10');
insert into tb_datepart(id,name ,create_time) values(3,'Rose','2022-01-11');
insert into tb_datepart(id,name ,create_time) values(4,'Coco','2022-01-20');
insert into tb_datepart(id,name ,create_time) values(5,'Rose2','2022-01-21');
insert into tb_datepart(id,name ,create_time) values(6,'Coco2','2022-01-30');
insert into tb_datepart(id,name ,create_time) values(7,'Coco3','2022-01-31');
1
2
3
4
5
6
7
8
9
10
11
12
13
2
3
4
5
6
7
8
9
10
11
12
13

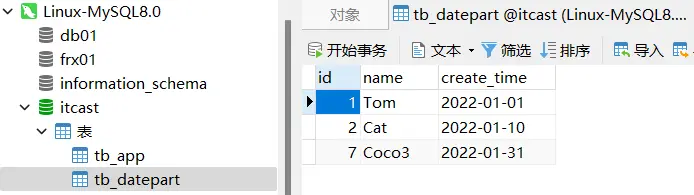

- 落在第一个节点的数据

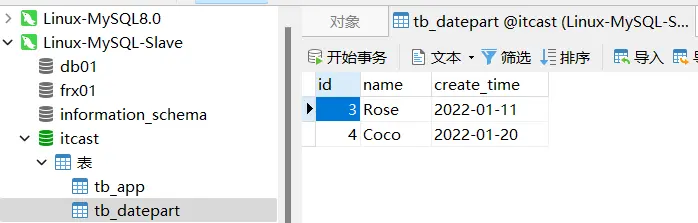

- 落在第二个节点的数据

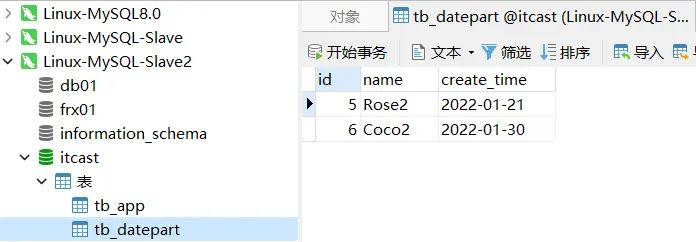

- 落在第三个节点的数据

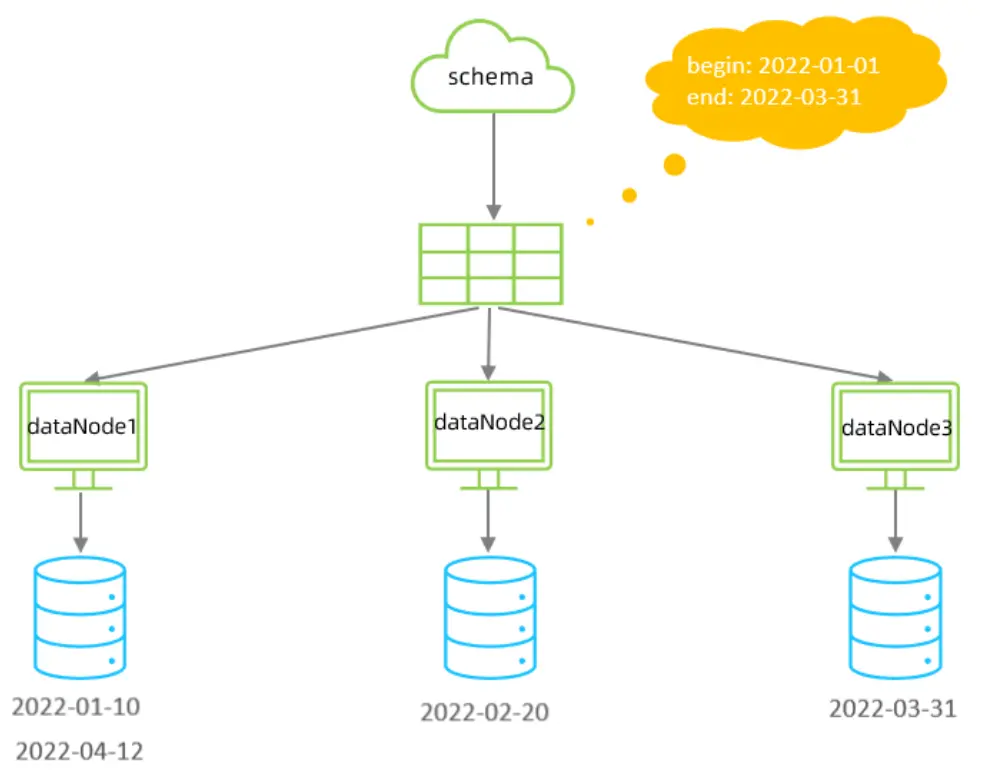

# 自然月分片
- 介绍
使用场景为按照月份来分片, 每个自然月为一个分片。
- 配置
schema.xml中逻辑表配置：
<!-- 按自然月分片 -->
<table name="tb_monthpart" dataNode="dn4,dn5,dn6" rule="sharding-by-month" />
1
2
2
schema.xml中数据节点配置：
<dataNode name="dn4" dataHost="dhost1" database="itcast" />
<dataNode name="dn5" dataHost="dhost2" database="itcast" />
<dataNode name="dn6" dataHost="dhost3" database="itcast" />
1
2
3
2
3
rule.xml中分片规则配置：
<tableRule name="sharding-by-month">
<rule>
<columns>create_time</columns>
<algorithm>partbymonth</algorithm>
</rule>
</tableRule>
<function name="partbymonth" class="io.mycat.route.function.PartitionByMonth">
<property name="dateFormat">yyyy-MM-dd</property>
<property name="sBeginDate">2022-01-01</property>
<property name="sEndDate">2022-03-31</property>
</function>
<!--
从开始时间开始，一个月为一个分片，到达结束时间之后，会重复开始分片插入
配置表的 dataNode 的分片，必须和分片规则数量一致，例如 2022-01-01 到 2022-12-31 ，一
共需要12个分片。
-->
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
分片规则属性含义：
| 属性 | 描述 |
|---|---|
| columns | 标识将要分片的表字段 |
| algorithm | 指定分片函数与function的对应关系 |
| class | 指定该分片算法对应的类 |
| dateFormat | 日期格式 |
| sBeginDate | 开始日期 |
| sEndDate | 结束日期，如果配置了结束日期，则代码数据到达了这个日期的分片后，会重复从开始分片插入 |
- 测试
配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。
create table tb_monthpart(
id bigint not null comment 'ID' primary key,
name varchar(100) null comment '姓名',
create_time date null
);
insert into tb_monthpart(id,name ,create_time) values(1,'Tom','2022-01-01');
insert into tb_monthpart(id,name ,create_time) values(2,'Cat','2022-01-10');
insert into tb_monthpart(id,name ,create_time) values(3,'Rose','2022-01-31');
insert into tb_monthpart(id,name ,create_time) values(4,'Coco','2022-02-20');
insert into tb_monthpart(id,name ,create_time) values(5,'Rose2','2022-02-25');
insert into tb_monthpart(id,name ,create_time) values(6,'Coco2','2022-03-10');
insert into tb_monthpart(id,name ,create_time) values(7,'Coco3','2022-03-31');
insert into tb_monthpart(id,name ,create_time) values(8,'Coco4','2022-04-10');
insert into tb_monthpart(id,name ,create_time) values(9,'Coco5','2022-04-30');
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2
3
4
5
6
7
8
9
10
11
12
13
14
15

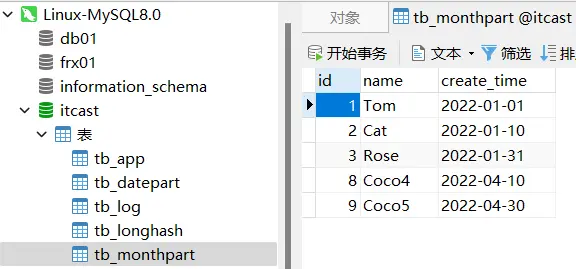

- 落在第一个节点的数据

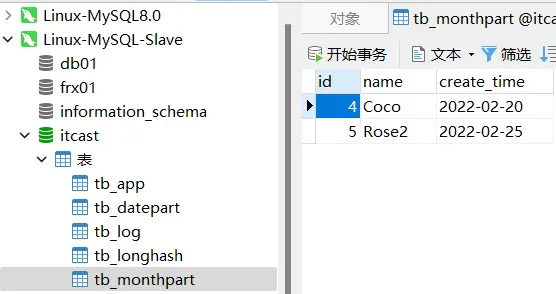

- 落在第二个节点的数据

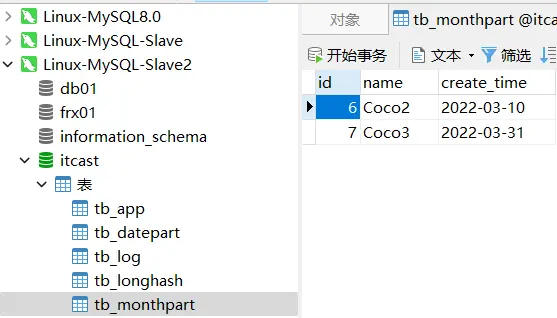

- 落在第三个节点的数据
# MyCat 管理及监控
# MyCat 原理
在MyCat中，当执行一条SQL语句时，MyCat需要进行SQL解析、分片分析、路由分析、读写分离分析等操作，最终经过一系列的分析决定将当前的SQL语句到底路由到那几个(或哪一个)节点数据库，数据库将数据执行完毕后，如果有返回的结果，则将结果返回给MyCat，最终还需要在MyCat中进行结果合并、聚合处理、排序处理、分页处理等操作，最终再将结果返回给客户端。
而在MyCat的使用过程中，MyCat官方也提供了一个管理监控平台MyCat-Web（MyCat-eye）。Mycat-web 是 Mycat 可视化运维的管理和监控平台，弥补了 Mycat 在监控上的空白。帮 Mycat分担统计任务和配置管理任务。Mycat-web 引入了 ZooKeeper 作为配置中心，可以管理多个节点。Mycat-web 主要管理和监控 Mycat 的流量、连接、活动线程和内存等，具备 IP 白名单、邮件告警等模块，还可以统计 SQL 并分析慢 SQL 和高频 SQL 等。为优化 SQL 提供依据。
# MyCat 管理
Mycat默认开通2个端口，可以在server.xml中进行修改。
- 8066 数据访问端口，即进行 DML 和 DDL 操作。
- 9066 数据库管理端口，即 mycat 服务管理控制功能，用于管理mycat的整个集群状态
连接MyCat的管理控制台：
mysql -h 192.168.91.166 -p9066 -u root -p 123456
1
| 命令 | 含义 |
|---|---|
| show @@help | 查看Mycat管理工具帮助文档 |
| show @@version | 查看Mycat的版本 |
| reload @@config | 重新加载Mycat的配置文件 |
| show @@datasource | 查看Mycat的数据源信息 |
| show @@datanode | 查看MyCat现有的分片节点信息 |
| show @@threadpool | 查看Mycat的线程池信息 |
| show @@sql | 查看执行的SQL |
| show @@sql.sum | 查看执行的SQL统计 |
# MyCat-eye
# 介绍
Mycat-web(Mycat-eye)是对mycat-server提供监控服务，功能不局限于对mycat-server使用。他通过JDBC连接对Mycat、Mysql监控，监控远程服务器(目前仅限于linux系统)的cpu、内存、网络、磁盘。
Mycat-eye运行过程中需要依赖zookeeper，因此需要先安装zookeeper。
# 安装
- zookeeper安装,上传安装包
- 解压
tar -zxvf zookeeper-3.4.6.tar.gz -C /usr/local/
1
- 创建数据存放目录
cd /usr/local/zookeeper-3.4.6/
mkdir data
1
2
2
- 修改配置文件名称并配置
cd conf
mv zoo_sample.cfg zoo.cfg
1
2
2
- 配置数据存放目录
dataDir=/usr/local/zookeeper-3.4.6/data
1
- 启动Zookeeper
bin/zkServer.sh start
bin/zkServer.sh status
1
2
3
2
3
- mycat-web安装包已经上传过了，解压
cd /opt/Mycat/
tar -zxvf Mycat-web.tar.gz -C /usr/local/
1
2
2
- 目录介绍
etc ----> jetty配置文件
lib ----> 依赖jar包
mycat-web ----> mycat-web项目
readme.txt
start.jar ----> 启动jar
start.sh ----> linux启动脚本
1
2
3
4
5
6
2
3
4
5
6
- 启动mycat-web
sh start.sh
1
10 .访问
http://192.168.91.166:8082/mycat (opens new window)
备注
如果Zookeeper与Mycat-web不在同一台服务器上 , 需要设置Zookeeper的地址 ; 在/usr/local/mycat-web/mycat-web/WEB-INF/classes/mycat.properties文件中配置 :
zookeepr=localhost:2181 #进行修改
1

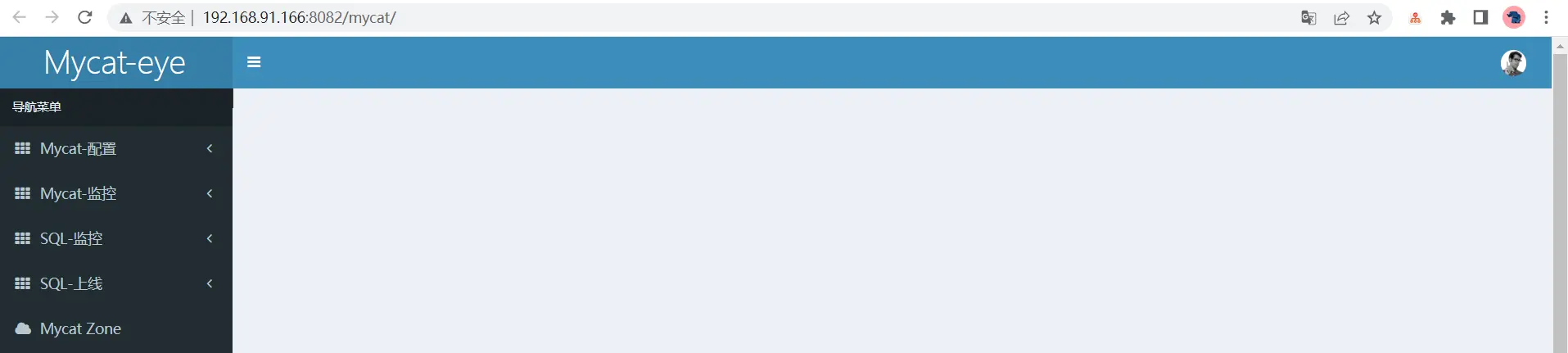

- 访问测试
# 配置
- 开始MyCat的实时统计功能
<property name="useSqlStat">1</property> <!-- 1为开启实时统计、0为关闭 -->
1

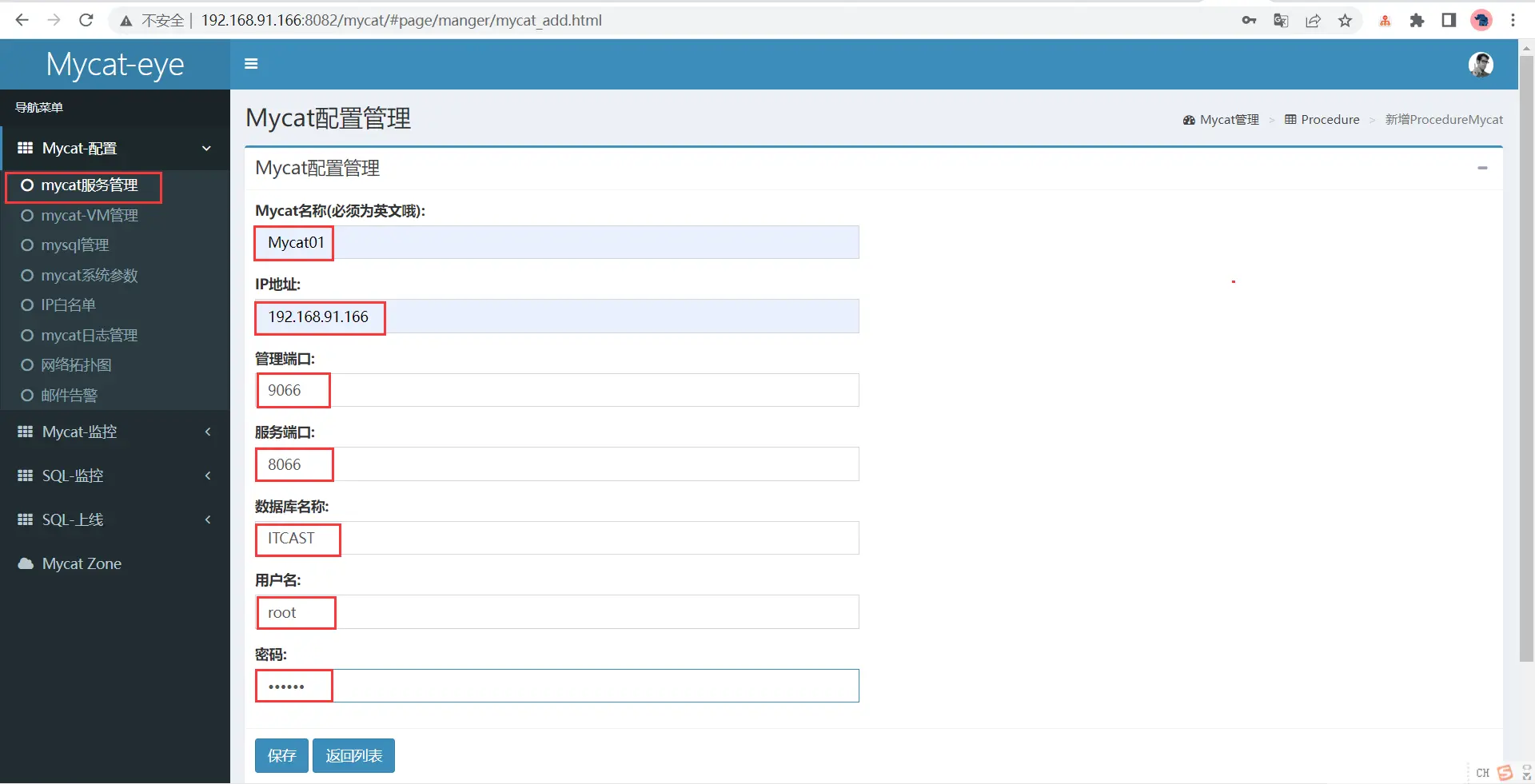

- 在Mycat监控界面配置服务地址

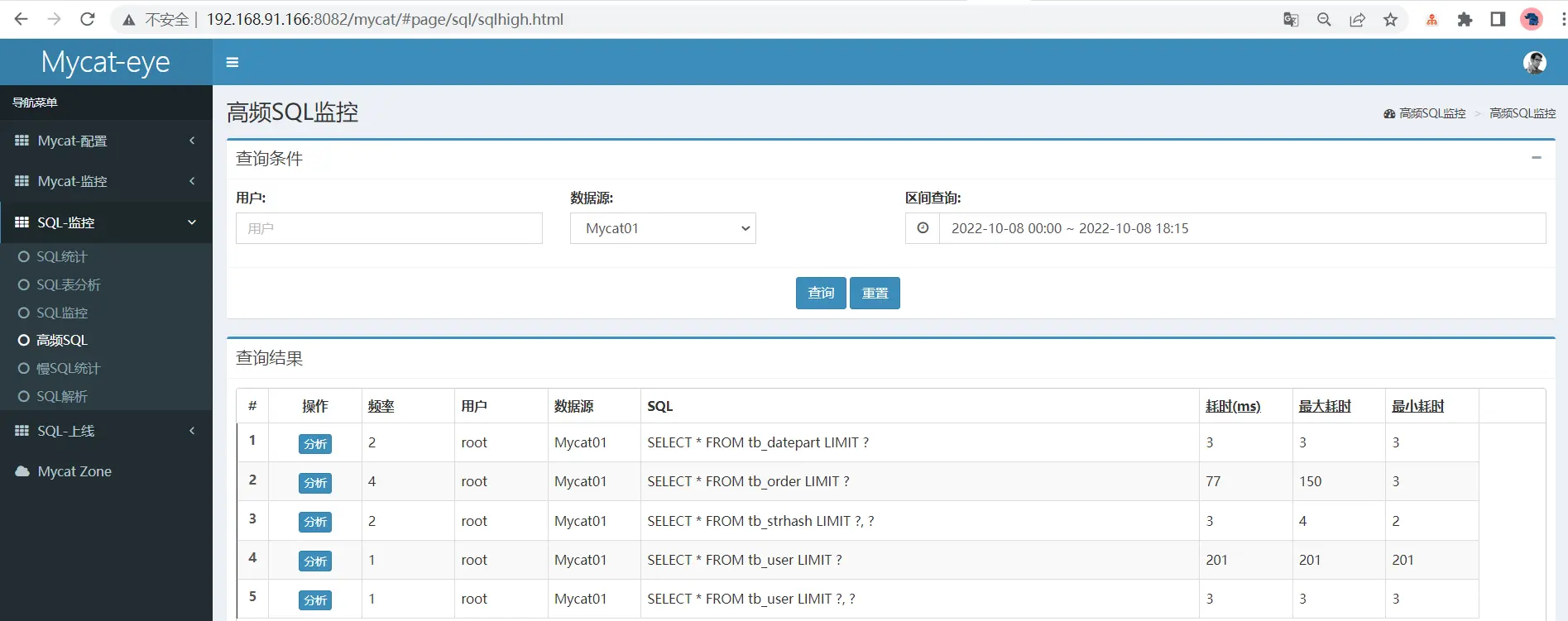

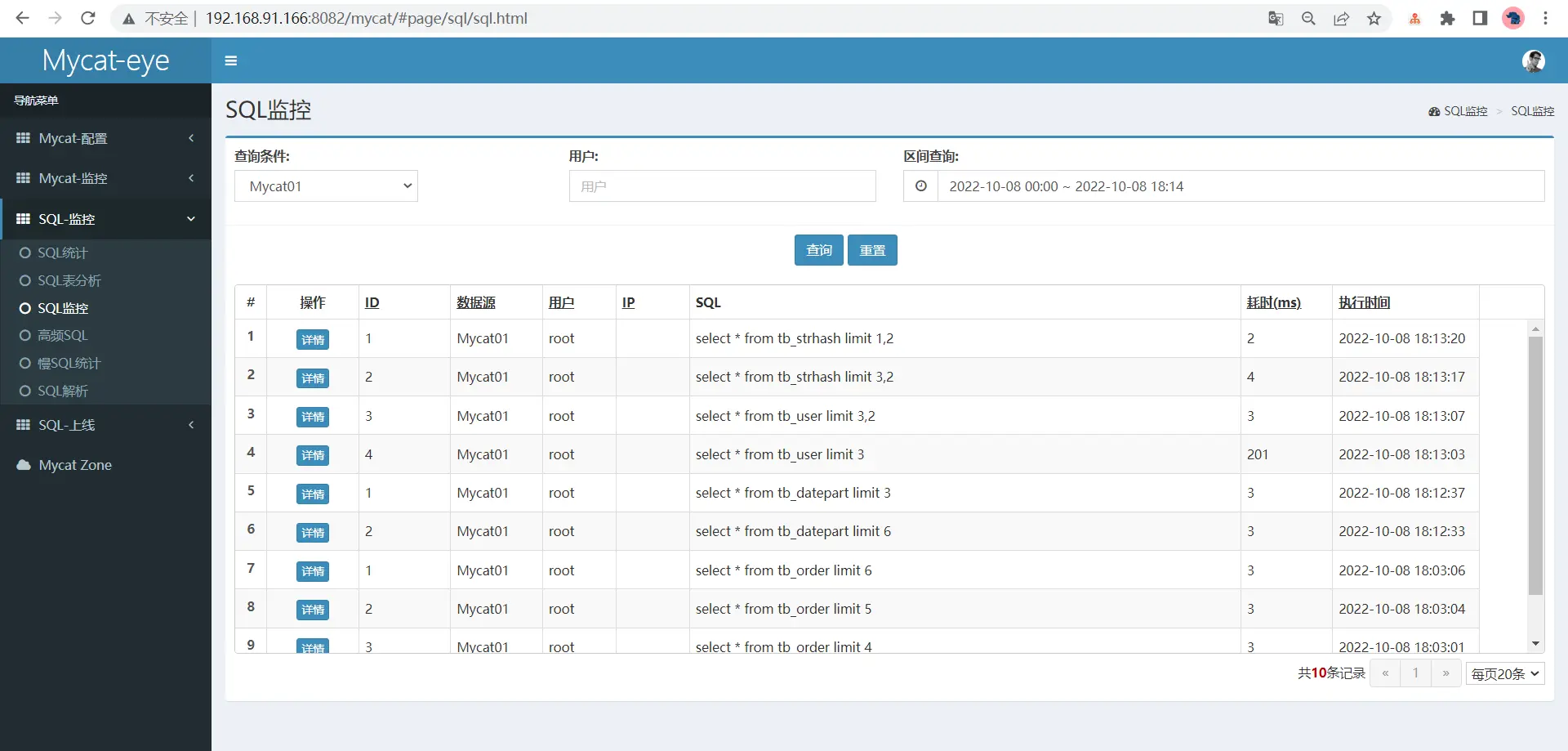

# 测试

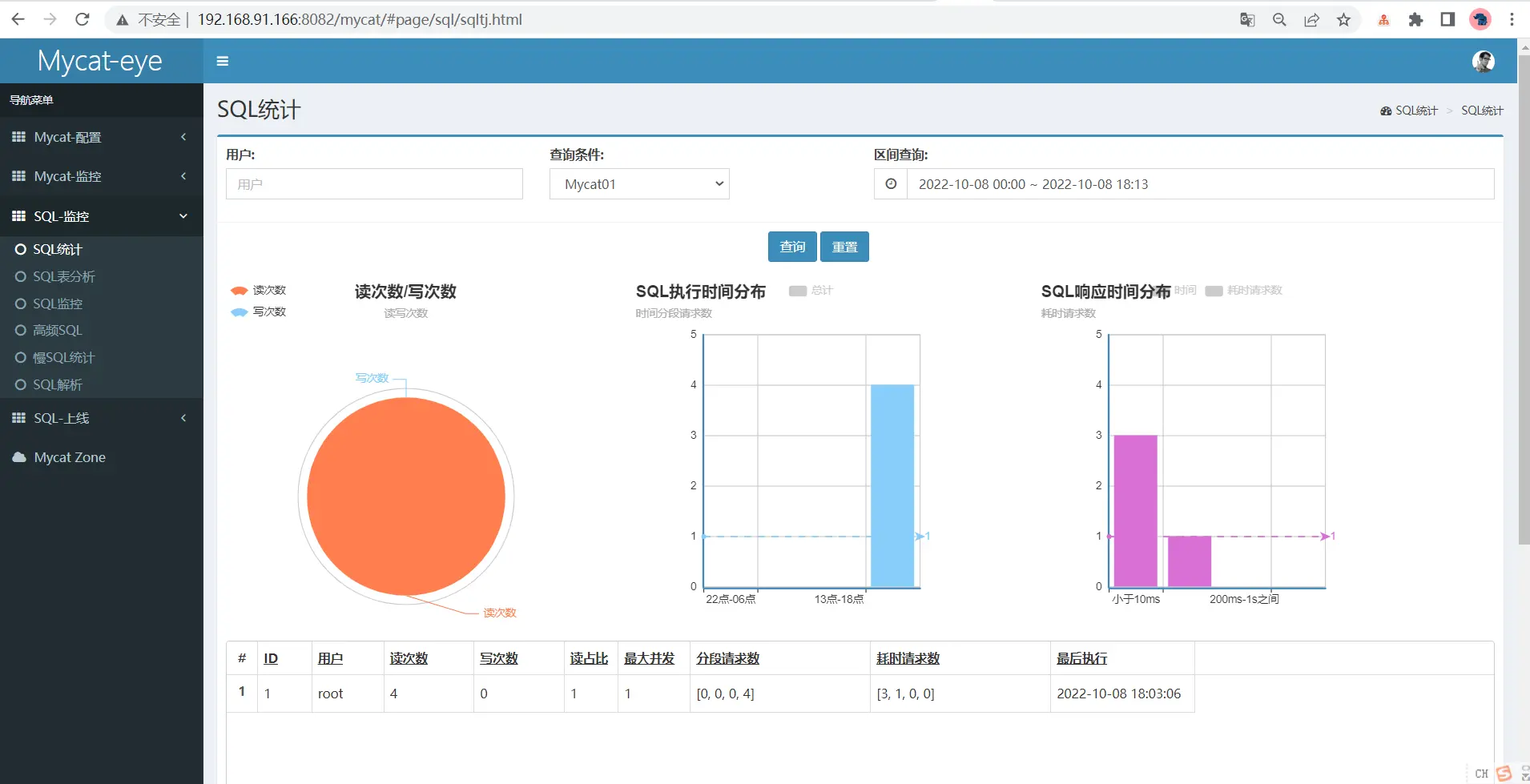

配置好了之后，我们可以通过MyCat执行一系列的增删改查的测试，然后过一段时间之后，打开mycat-eye的管理界面，查看mycat-eye监控到的数据信息。

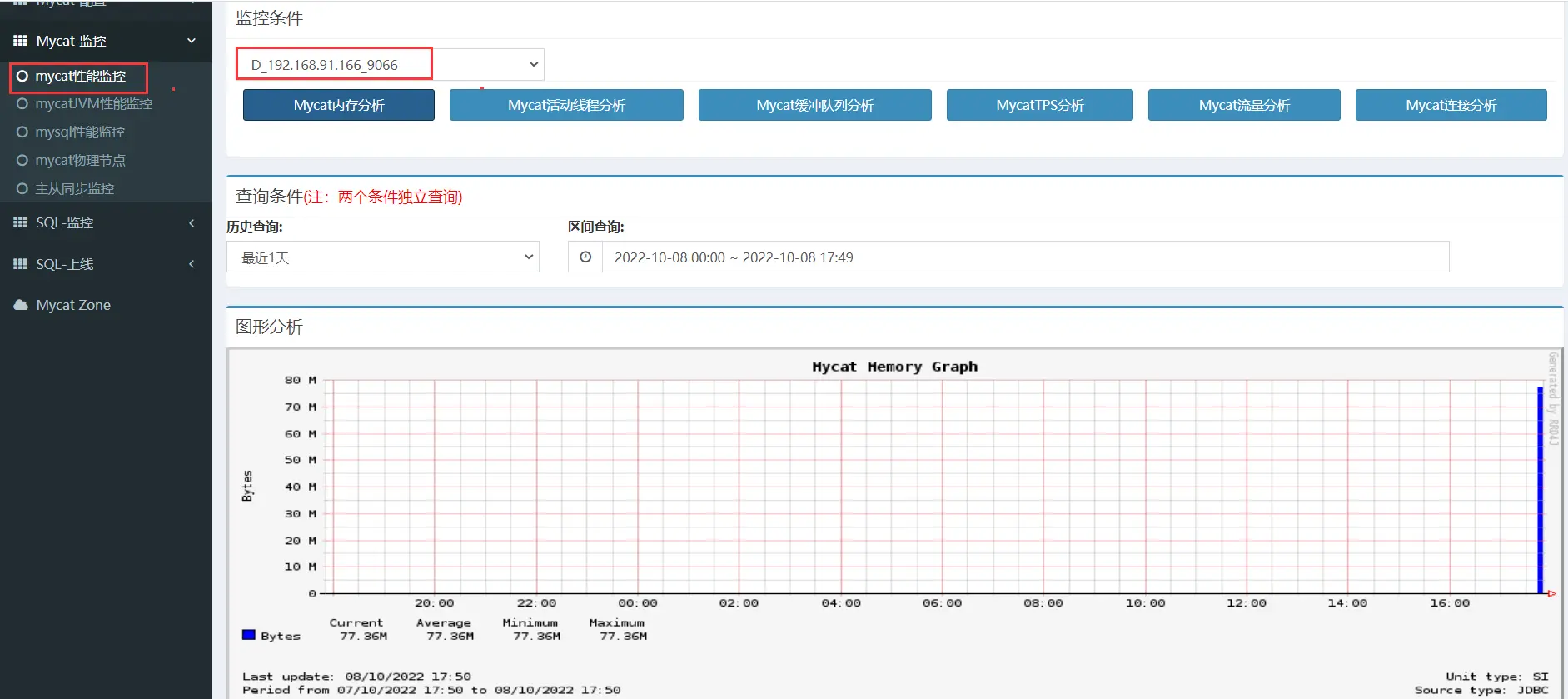

A. 性能监控

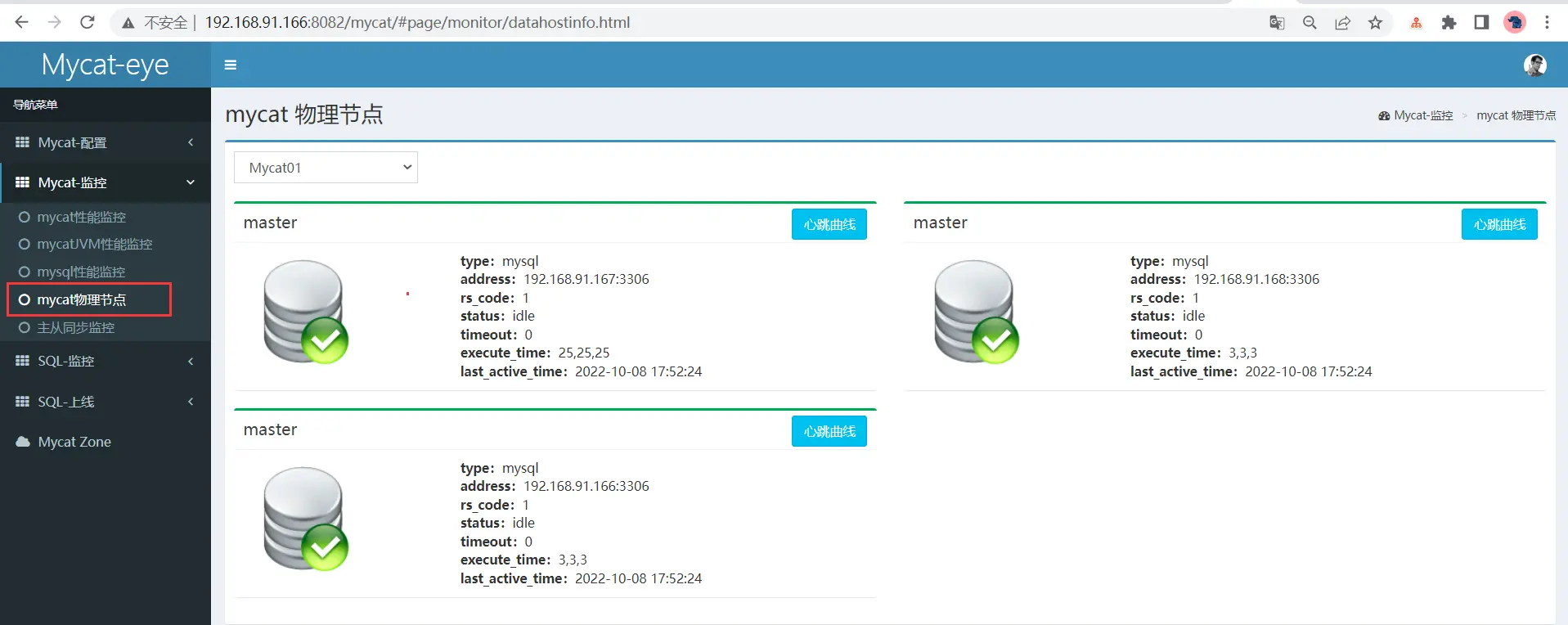

B. 物理节点
C. SQL统计
D. SQL表分析
E. SQL监控
F. 高频SQL
帮助我改善此页面 (opens new window)
上次更新: 2024年3月20日
